Arriendo equipo Analizador de respuesta en frecuencia para transformadores SFRA DV Power FRA500

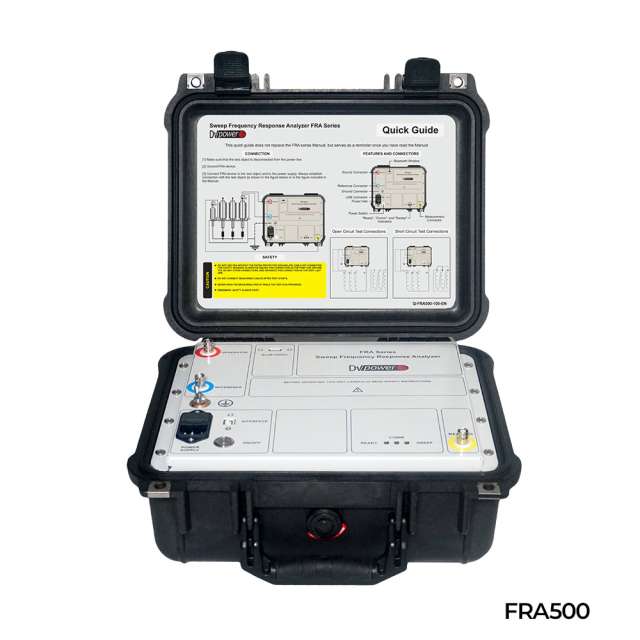

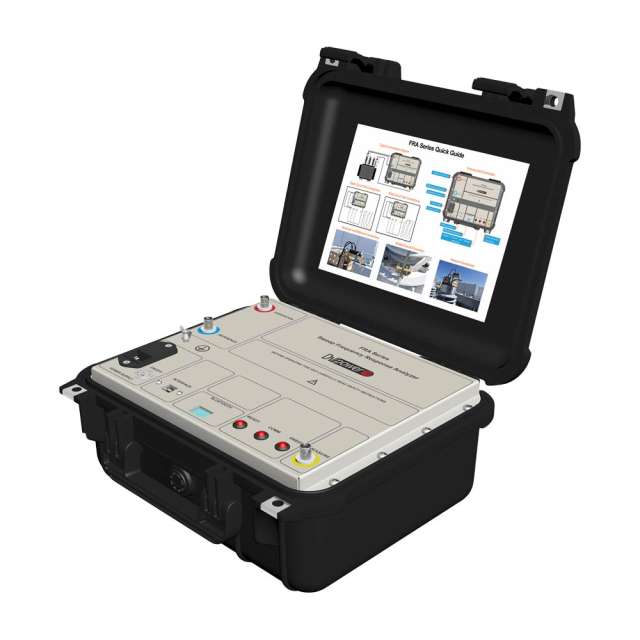

El DV Power FRA500 es un analizador de respuesta en frecuencia diseñado específicamente para evaluar la integridad mecánica y eléctrica de transformadores de potencia. Su principio se basa en inyectar una señal de baja amplitud y frecuencia variable a los devanados del transformador y registrar la respuesta. Cada transformador tiene una “huella digital” de frecuencia única; cualquier cambio en la geometría interna, ya sea por transporte, cortocircuitos o esfuerzos mecánicos, altera esa respuesta.
Por ello, el FRA500 permite detectar de manera temprana problemas como desplazamientos de bobinas, cortocircuitos en espiras, fallas en conexiones, movimientos del núcleo o estructuras de sujeción defectuosas. Estas pruebas son no destructivas, rápidas y cumplen con normas internacionales como IEC 60076-18 e IEEE C57.149-2012, lo que las convierte en una herramienta de referencia en mantenimiento predictivo. Su uso aporta seguridad al prolongar la vida útil del transformador, reducir riesgos de fallas catastróficas y optimizar los programas de mantenimiento.
Características principales
El FRA500 ofrece un rango de barrido de 0,1 Hz a 32 MHz, con un tiempo típico de barrido inferior a 20 segundos (20 Hz – 2 MHz). Su resolución de frecuencia y nivel de 0,01 % y 0,0005 dB, respectivamente, garantiza alta sensibilidad incluso en entornos con ruido eléctrico. La precisión alcanza ±0,1 dB en rangos críticos, con un rango dinámico superior a 150 dB, lo que facilita la comparación de curvas en diferentes condiciones.
El equipo incluye el software DV-FRA para PC, que permite realizar pruebas automáticas, configurar barridos normales o de alta resolución, y comparar gráficamente resultados en formato magnitud/fase. Los datos se exportan en XML, CSV y CIGRE, y es posible importar resultados de otros fabricantes para comparación directa.
Entre sus beneficios destacan:
- Interfaces USB y Bluetooth, permitiendo operación a distancia para mayor seguridad.

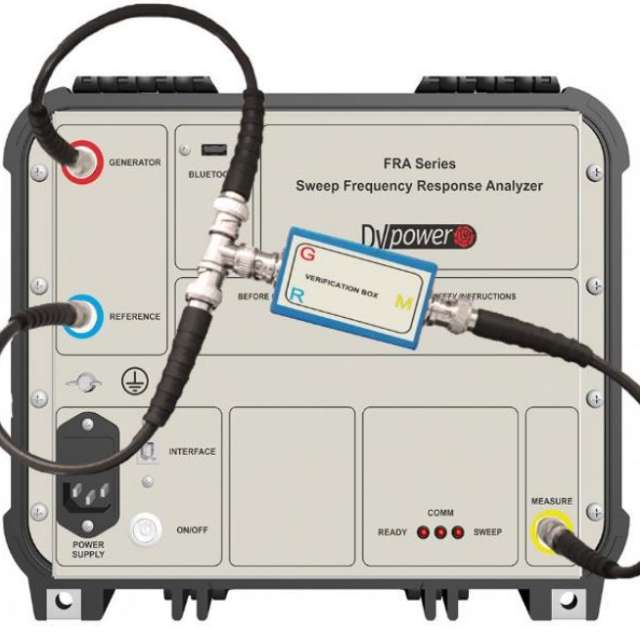

- Verificación automática de conexiones y auto-chequeo interno con caja de prueba incluida.
- Tensión de salida ajustable entre 0,2 Vpp y 24 Vpp, adaptable a normativas y comparaciones interlaboratorio.
- Diseño robusto y portátil (4,5 kg), con protección contra cortocircuitos y sobretensiones en salida.
Aplicaciones en campo
El FRA500 es utilizado en:
- Mantenimiento preventivo de transformadores de potencia, detectando desplazamientos o deformaciones internas.
- Pruebas post-transporte o instalación, verificando que la estructura interna del transformador no se haya dañado.
- Diagnóstico de fallas tras eventos de cortocircuito o sobretensión.
- Auditorías técnicas en laboratorios de pruebas de equipos de alta tensión.
- Comparación histórica de condiciones, mediante superposición de resultados con “fingerprints” previos.
Esto lo convierte en un equipo indispensable para empresas eléctricas, fabricantes de transformadores, laboratorios de pruebas y contratistas de mantenimiento de alta tensión.
- Software DV-FRA con cable USB.
- Cable de alimentación principal.
- Cable de puesta a tierra (PE).
- Adaptador Bluetooth.
- Caja plástica de transporte.
- Caja de verificación con 3 cables coaxiales.
- 3 cables coaxiales de 10 m (amarillo, rojo y azul).
- 2 clamps grandes tipo “C” para señal.
- 2 clamps pequeños tipo “C” para tierra.
- 2 cables planos de tierra.
- 2 cables de tierra con clip.
- Estuche plástico para cables.
- Rango de frecuencia: 0,1 Hz – 32 MHz.
- Precisión: ±0,1 dB (10 a –60 dB), ±0,3 dB (–60 a –140 dB).
- Resolución: 0,01 % en frecuencia, 0,0005 dB en nivel.
- Muestreo: 100 MS/s simultáneo en dos canales de entrada (50 Ω).
- Puntos por barrido: 1050 por defecto, hasta 32 000 configurables.
- Tiempo de barrido: <20 s (20 Hz–2 MHz).
- Tensión de salida: 0,2–24 Vpp en pasos de 0,2 Vpp.
- Impedancia de salida: 50 Ω, con protección contra cortocircuito y sobretensión.
- Interfaces: USB y Bluetooth.
- Autonomía (opcional): batería Li-Ion 12 V, 3,2 Ah (4 h).
- Dimensiones: 340 × 290 × 150 mm.
- Peso: 4,5 kg.
- Ambiente: –20 °C a +55 °C (operación), <95 % HR sin condensación.
- Normas aplicables: IEC 60076-18, IEEE C57.149-2012, DL/T 911-2004.
- Seguridad: EN 61010-1, EMC EN 61326-1, CE conformidad.
