Equipo Localizador de Fallas en Cables Shirla BAUR
Próximamente!
Marca:
Baur
Modelo:
Shirla

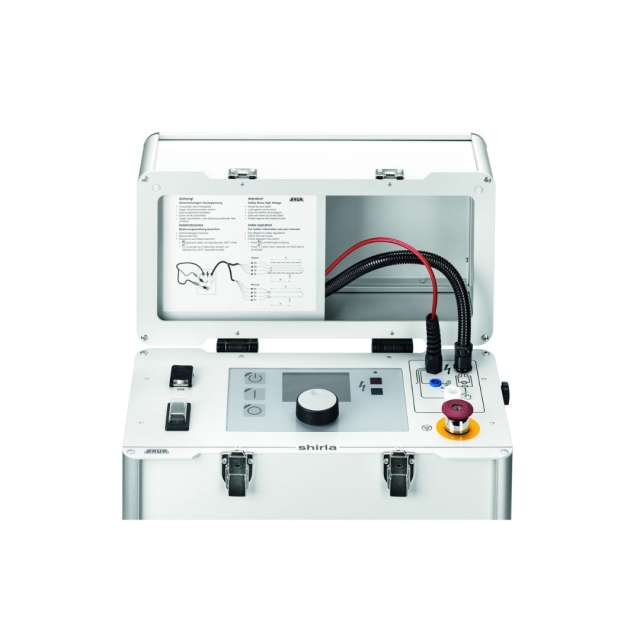

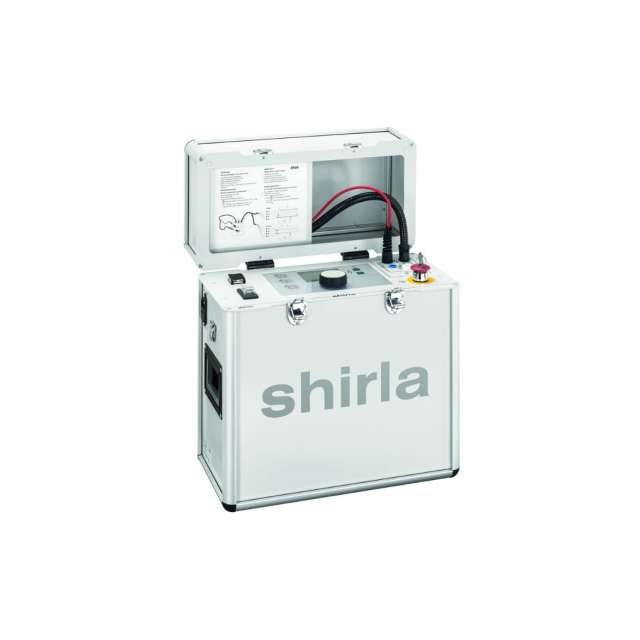

Equipo Localizador de Fallas en Cables Shirla BAUR
Equipo localizador de fallas en cables Shirla Baur es un dispositivo portátil para la prueba de cubiertas de cables y la localización de averías de aislamiento o derivaciones a tierra, combinando dos etapas clave en un solo equipo
Días de arriendo:
$275.100 + IVA
Precio neto por día:
$275.100
Garantía requerida: $18.000.000
Equipo con calibración al día
Productos complementarios para tu arriendo
Descripción
Accesorios del Equipo
Especificaciones Técnicas
Documentos
Videos
Descripción
Arriendo Equipo Baur Shirla Localizador de Averías de Aislamiento
El localizador de fallas en cables Shirla BAUR es un equipo portátil diseñado para realizar ensayos de cubiertas de cables y localizar fallas de aislamiento o derivaciones a tierra en cables eléctricos. Combina funciones de prueba de integridad mediante alta tensión de corriente continua (hasta 10 kV), pre-localización de fallas mediante puente de medición y localización precisa por el método de tensión de paso. Es ideal para el mantenimiento de redes de media y baja tensión, destacando por su precisión, portabilidad, interfaz intuitiva y capacidad de operar con batería o red eléctrica.
🔍 Funcionalidades principales
- Ensayo de integridad del aislamiento (cubiertas) con tensiones de CC de hasta 10 kV, permitiendo detectar pérdidas o fallas en cables de media, baja tensión y control
- Pre‑localización de fallas, usando un puente de medición de alta resolución basado en los métodos Murray o Glaser; la distancia a la falla se muestra automáticamente en metros
- Localización precisa (pinpointing) por método de tensión de paso, con impulsos de hasta 10 kV y cuatro patrones seleccionables, en coordinación con sistemas como Protrac o receptores UL/KMF
🛠️ Características técnicas destacadas
- Tensión ajustable de 100 V a 10 kV DC.
- Corriente de salida hasta 50 mA en pre‑localización; hasta 700 mA en modo impulso
- Puente de medición de cuatro fases con compensación automática de cero
- Exportación automática de datos e informes vía USB; interfaz intuitiva con un solo botón
- Alimentación dual: red (100–240 V AC) o batería recargable de 12 V / 3,4 Ah (45 min en modo HV)
- Pantalla LCD retroiluminada (320×240 píxeles) con ajuste automático de brillo
- Seguridad: módulo integrado de descarga, parada de emergencia, limitación ajustable de corriente/tensión, grado de protección IP54
⚡ Aplicaciones comunes
- Inspección y mantenimiento de redes eléctricas, tanto terrestres como submarinas de media/baja tensión.
- Diagnóstico en sectores como ferrocarriles, energía, petróleo y gas, aeropuertos, e industrias pesadas
- Ideal para detectar fallas en cubiertas y aislamientos plásticos o derivaciones a tierra en cables instalados.
Accesorios
Accesorios Técnicas Localizador de Fallas en Cables Shirla BAUR
- Cable de conexión de alta tensión (HV) para aplicar la tensión de prueba al cable.
- Cable de conexión del puente de 4 hilos para la pre-localización de averías usando métodos como Murray o Glaser.
- Conjunto de cables de cortocircuito para conectar entre conductores y facilitar las mediciones.
- Mordazas de conexión (G-clamps) para sujetar y conectar los cables con firmeza.
- Cable de puesta a tierra para establecer la referencia de tierra durante las pruebas.
- Cable de alimentación de red para conectar el equipo a la red eléctrica.
- Memoria USB para exportar informes y datos de mediciones.

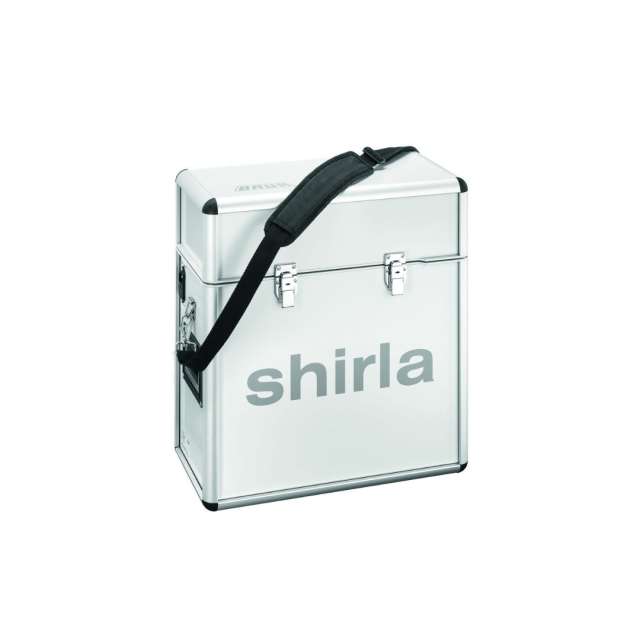

- Estuche de transporte para guardar y proteger el equipo y accesorios.
- Correa de transporte tipo bandolera para mover el equipo cómodamente.
- Manual de usuario con instrucciones y procedimientos de prueba.
Especificaciones
Especificaciones Técnicas Localizador de Fallas en Cables Shirla BAUR
⚡ Capacidades de Ensayo
- Ensayo de cables y cubiertas con tensión continua ajustable hasta 10 kV DC.
- Corrientes de salida típicas según nivel de tensión (por ejemplo 10 mA a 5 kV, 5 mA a 10 kV).
- Medición de resistencia de aislamiento en un amplio rango.
- Limitación ajustable de tensión y corriente para seguridad de prueba.
🔍 Pre-localización de Averías
- Utiliza un puente de medición de 4 hilos para localizar fallas con métodos como Murray y Glaser.
- Permite definir múltiples tramos de cable con distintos parámetros para mejorar precisión.
- Precisión de pre-localización de alrededor de ±0,5 % respecto a la distancia de falla.
📍 Localización Final de Averías
- Genera tensión pulsante DC ajustable de 100 V a 10 kV para localización final.
- Incluye varios patrones de impulso para optimizar la localización.
- Corriente de impulso de hasta unos cientos de mA para mejorar efectividad.
🖥️ Pantalla e Interfaz
- Pantalla LCD retroiluminada con buena resolución para ver menús y resultados.
- Interfaz con menús intuitivos para facilitar la operación.
💾 Exportación y Reportes
- Exportación de datos y reportes mediante USB en formatos de texto.
- Informes incluyen mediciones, distancias de fallas y otros datos de diagnóstico.
🔌 Alimentación
- Funciona con alimentación de red AC (100 – 240 V, 50/60 Hz).
- Cuenta con batería interna recargable para uso móvil en campo.
- Autonomía de batería de alrededor de 45 min durante operaciones de alta tensión.
- Tiempo de carga típico de batería de varias horas.
🌡️ Condiciones Ambientales
- Temperatura de operación desde bajo cero hasta cerca de 50 °C.
- Temperatura de almacenamiento amplia.
- Operación con humedad relativa sin condensación.
📐 Dimensiones y Peso
- Unidad principal con tamaño de tamaño medio-grande (aproximadamente varias centenas de mm por lado).
- Peso total de la unidad principal con accesorios inferior a 20 kg.
🧰 Resumen de Funcionalidades Clave
- Combina pre-localización y localización final de averías en un solo equipo.
- Exportación automática de datos y reportes.
- Operación por red o batería, ideal para campo y uso estacionario.
- Interfaz clara para facilitar la operación incluso sin experiencia avanzada.
Documentos
Ficha Tecnica Localizador de Fallas de Cables Baur Shirla
Manual de Usuario Localizador de Fallas de Cables Baur Shirla
