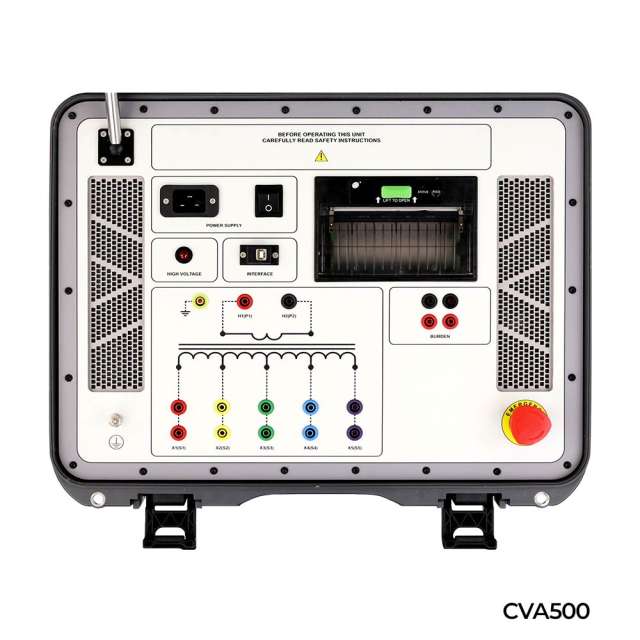

Arriendo de DV Power CVA500
El DV Power CVA500 es un analizador avanzado diseñado para la verificación completa de transformadores de corriente (TC), transformadores de voltaje (TV) y transformadores de voltaje capacitivos (TVC). Su principal propósito es garantizar la confiabilidad y precisión de los transformadores de medida, elementos fundamentales en los sistemas eléctricos de potencia, ya que cualquier error en su desempeño puede impactar en la protección, control y facturación de la energía.
El CVA500 permite realizar todas las pruebas críticas —curvas de saturación, punto de inflexión, relación de transformación, polaridad, ángulo de fase, carga y resistencia de devanado— en una sola conexión, minimizando la intervención del operador. Además, su sistema de prueba automatizada integra funciones de desmagnetización y resistencia de aislamiento, reduciendo riesgos de error humano y acelerando significativamente el tiempo total de pruebas. Gracias a su método de excitación en 50/60 Hz con hasta 2000 V de tensión de prueba, el equipo reproduce condiciones reales de operación, lo que garantiza resultados confiables y directamente comparables con la operación en servicio.
En síntesis, el CVA500 asegura diagnósticos rápidos, exactos y repetibles, ayudando a las empresas eléctricas, de mantenimiento e ingeniería a optimizar procesos y garantizar la seguridad del sistema eléctrico.
Características principales

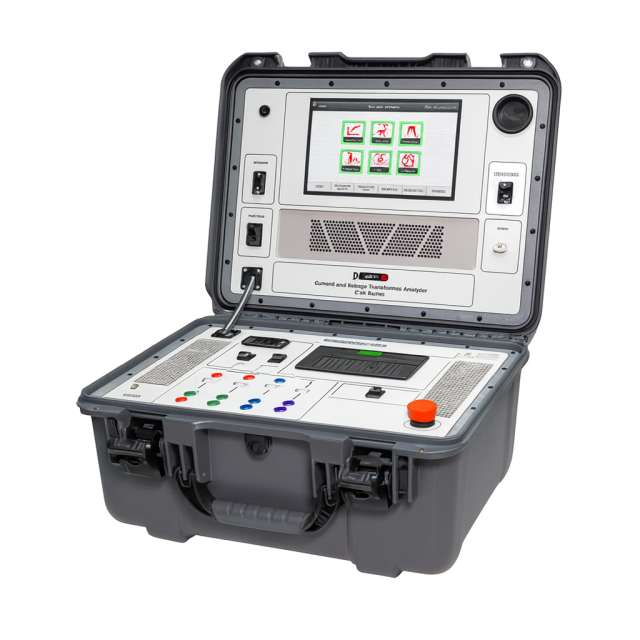

El CVA500 está equipado con una pantalla táctil gráfica de 10,1 pulgadas, interfaz USB y Ethernet, y memoria interna de 16 GB, lo que facilita la operación en campo y la gestión de resultados.
Algunas de sus principales características técnicas son:
- Tensión de prueba: hasta 2000 V AC para saturación y relación.
- Corriente de prueba: hasta 5 A AC para pruebas de carga.
- Prueba de resistencia de bobinado: hasta 6 A DC y 1000 V DC.
- Prueba de aislamiento: hasta 1 kV DC.
- Exactitud en la relación: 0,02 % para relaciones 1–2000; hasta 0,05 % en rangos altos.
- Medición de fase: resolución 0,1 min; exactitud 1 min.
- Desmagnetización automática posterior a la prueba de saturación.
- Cumplimiento con estándares internacionales: IEC 61869, IEEE C57.13.1, ANSI 10/50, IEC 60044-1.

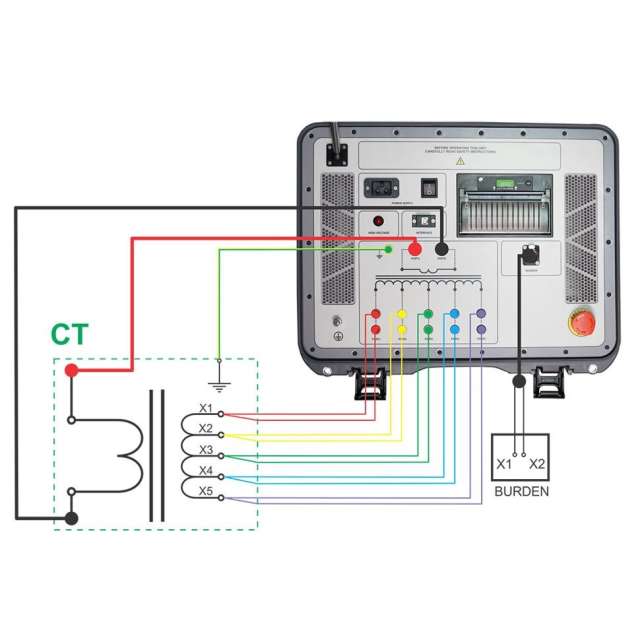

Su alta potencia de salida (2000 VA) asegura una saturación real del TC bajo condiciones nominales, y su diseño de “una sola conexión” permite ejecutar todas las pruebas sin reconfigurar cables, aumentando la seguridad y eficiencia.
Aplicaciones en el campo de trabajo
El CVA500 está orientado principalmente a:
- Compañías eléctricas: pruebas de TC/TV/TVC en subestaciones para asegurar la precisión de medición y la confiabilidad en sistemas de protección.
- Contratistas de mantenimiento: diagnósticos rápidos y seguros en terreno, reduciendo tiempos de indisponibilidad de equipos.
- Fabricantes y laboratorios de prueba: verificación de especificaciones de fábrica y control de calidad.
- Ingeniería y consultoría: evaluación de estado de transformadores de medida en proyectos de modernización y auditorías energéticas.
Gracias a su portabilidad, rapidez y precisión, el CVA500 se ha convertido en una herramienta indispensable para quienes buscan optimizar la gestión de activos eléctricos y garantizar la continuidad y seguridad del suministro energético.
- Maleta de transporte robusta.
- Juego de cables de prueba de diferentes longitudes y colores.
- Cables de alimentación.
- Cable USB y cable Ethernet.
- Software DV-TR para PC.
- Manual de usuario.
- Tarjeta SD de 16 GB integrada.
Salidas de prueba
- Salida de alta tensión AC: hasta 2000 V, potencia máxima 2000 VA.
- Rango de corriente: 0 – 5 A.
- Frecuencia: 50/60 Hz (seleccionable).
- Resolución de tensión: 0,1 V.
- Resolución de corriente: 1 mA.
Salida DC para resistencia de devanado:
- Hasta 1000 V / 6 A.
- Resolución: 0,1 mA.
Prueba de aislamiento:
- Tensión de prueba: hasta 1000 V DC.
- Rango de medición: 0,5 MΩ – 10 GΩ.
Medición de relación, polaridad y fase
- Rango de relación: 1 – 50.000.
- Exactitud de relación:
- ±0,02 % para relaciones 1 – 2000.
- ±0,05 % para relaciones superiores.
- Ángulo de fase: resolución 0,1 min (0,0017°); exactitud ±1 min.
- Polaridad: detección automática.
Ensayos de TC / TV / TVC
- Curva de saturación: hasta 2000 V / 2000 VA, con detección automática del punto de rodilla (knee point).
- Prueba de carga: hasta 5 A AC.
- Factor de potencia / ángulo de fase: medición directa bajo carga.
- Resistencia de devanados: hasta 1 kΩ, exactitud ±0,05 %.
- Desmagnetización automática: incluida después de saturación.
Interfaces y almacenamiento
- Memoria interna: 16 GB (tarjeta SD extraíble).
- Puertos: USB 2.0, Ethernet RJ-45.
- Software: DV-TR para gestión, análisis y generación de reportes.
- Exportación de resultados: en PDF, Excel y XML.
Condiciones de operación
- Altitud máxima de operación: 2000 m s.n.m.
