Medidor de Devanados Vanguard TRM-40 40A

Descuentos del 10%, 15% y 20% sobre precio diario

Equipos con certificación vigente 2025 bajo exigencias norma NCh-ISO 17025 y el INN

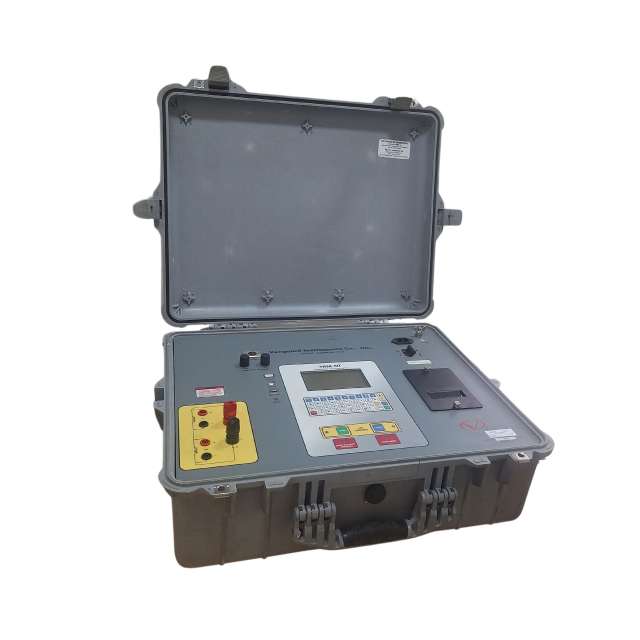

Arriendo Equipo Medidor de Devanados Vanguard TRM-40 40A

El Vanguard TRM-40 es un medidor de resistencia de devanados de tercera generación, diseñado para medir con precisión la resistencia en transformadores, máquinas rotativas y otros dispositivos inductivos. Es ampliamente utilizado en pruebas de mantenimiento, diagnóstico y puesta en servicio de transformadores de potencia.

⚙️ Características principales

  • Corriente de prueba seleccionable: de 1 A a 40 A en incrementos de 1 A.
  • Rango de medición: desde 1 micro-ohmio hasta 500 ohmios.
  • Precisión:
    • 1–19,999 µΩ: ±0.5% de la lectura, ±1 dígito.
    • 20–999 mΩ: ±1% de la lectura, ±1 dígito.
    • 1–500 Ω: ±1.5% de la lectura, ±1 dígito.
  • Canales de medición duales: permite medir simultáneamente los devanados primario y secundario.
  • Funciones de seguridad y automatización:
    • Circuito de descarga automática para seguridad del operador.
    • Desmagnetización automática del transformador después de la prueba.
    • Control de reguladores de tap (LTC) y generación de gráficos de resistencia dinámica.
  • Interfaces de comunicación: RS-232C, USB y Bluetooth.
  • Impresora térmica incorporada: de 2.5 pulgadas para impresión inmediata de resultados.
  • Almacenamiento de registros:
    • Interno: hasta 256 registros estáticos y 120 dinámicos.
    • Externo: hasta 999 registros mediante unidad

📐 Especificaciones físicas

  • Dimensiones: 53 cm (ancho) x 43 cm (alto) x 24 cm (profundidad).
  • Peso: 15.4 kg.
  • Alimentación: 100–240 V AC, 50/60 Hz.
  • El TRM-40 es ideal para técnicos que requieren mediciones rápidas y precisas en transformadores de gran tamaño, ofreciendo funciones avanzadas de seguridad y conectividad. Su capacidad para medir resistencias bajas lo hace también adecuado para verificar contactos de interruptores de alta tensió

Accesorios Equipo Medidor de Devanados Vanguard TRM-40 40A

  • Par de (x2) cables de prueba de corriente de alta capacidad (“current test leads”) con abrazaderas grandes.
  • Dos juegos (x2) de cables de sentido/resistencia (“sense/voltage test leads”) en negro/rojo con abrazaderas.
  • Cable de control para regulador de tomas (LTC control cable).
  • Cable de tierra (ground cable).
  • Cable de alimentación (power cord).
  • Cable de comunicación RS-232 (PC interface cable).
  • Cable USB (USB cable) para conexión a PC o memoria.

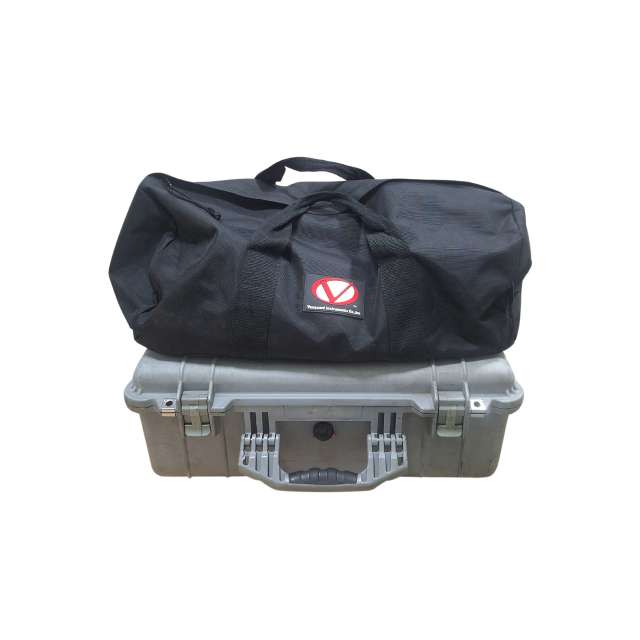

  • Maletín o bolsa de transporte para los accesorios (carry bag).
  • Papel térmico para impresora incorporada (rollos de papel para impresora interna).
  • Software PC compatible (normalmente licencia o módulo para exportar registros, aunque puede venir preinstalado o como descarga).

Especificaciones Equipo Medidor de Devanados Vanguard TRM-40 40A

Especificaciones Técnicas Principales

  • Rango de medición de resistencia: desde 1 µΩ hasta 500 Ω.
  • Precisión:
    • De 1 a ~19.999 µΩ: ±0,5 % lectura ±1 cuenta.
    • De ~20 mΩ a ~999 mΩ: ±1 % lectura ±1 cuenta.
    • De ~1 Ω a 500 Ω: ±1,5 % lectura ±1 cuenta.
  • Corriente de prueba seleccionable: de 1 A hasta 40 A en incrementos de 1 A.
  • Voltaje de prueba: fuente de 60 V dc de carga, con un máximo de ~18 V dc durante la medición.
  • Canales de lectura de resistencia: dos canales simultáneos (por ejemplo para bobinados primario y secundario).
  • Alimentación de operación: 100-240 V AC, 50/60 Hz.
  • Dimensiones aproximadas: ~53 cm (ancho) x ~43 cm (alto) x ~24 cm (profundidad).
  • Peso aproximado: ~15,4 kg.
  • Pantalla: LCD retroiluminada con buena visibilidad en ambientes claros y oscuros.
  • Impresora térmica incorporada (papel ancho ~2.5″).
  • Conectividad: interfaz RS-232, USB, puerto USB para memoria flash, y Bluetooth para conexión a PC/software.
  • Funciones adicionales:
    • Descarga automática de la energía residual del transformador al finalizar la prueba.
    • Desmagnetización automática del núcleo del transformador después de la prueba.
    • Modo de prueba de datos continuos, por ejemplo hasta ~90 minutos con muestreo de 60 s, o ~45 minutos con muestreo de 30 s.
  • Condiciones ambientales de operación típicas: temperatura ambiente entre ~-10 °C y ~+50 °C, sin condensación, altitud y humedad según especificación del fabricante.
