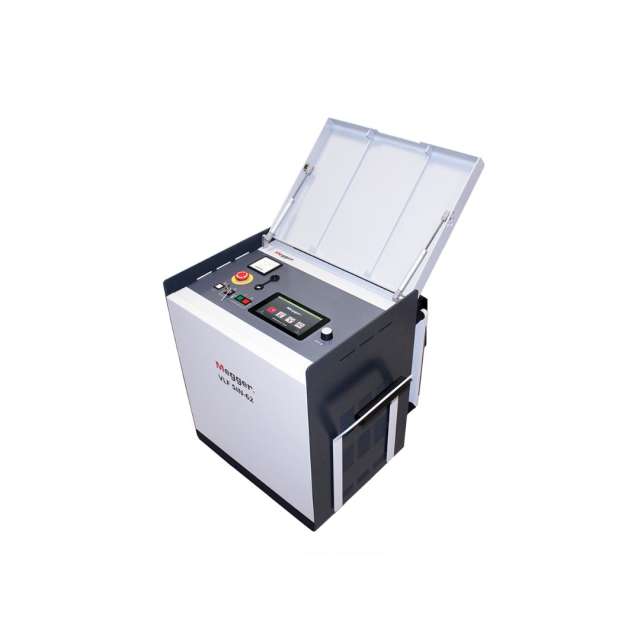

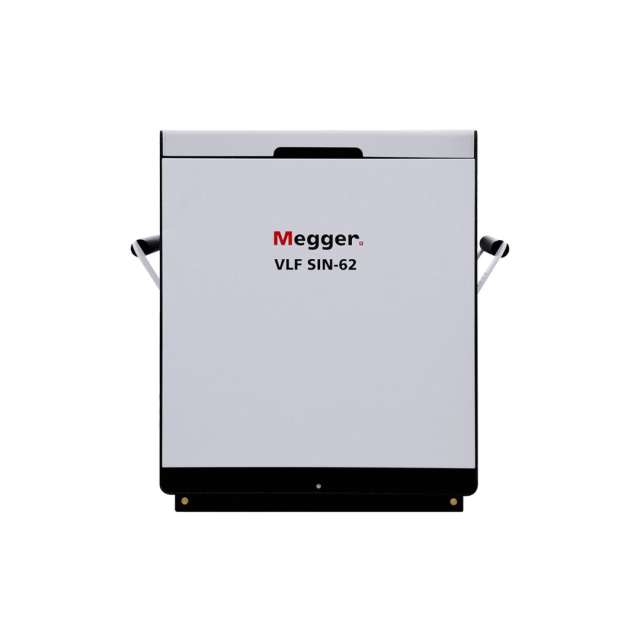

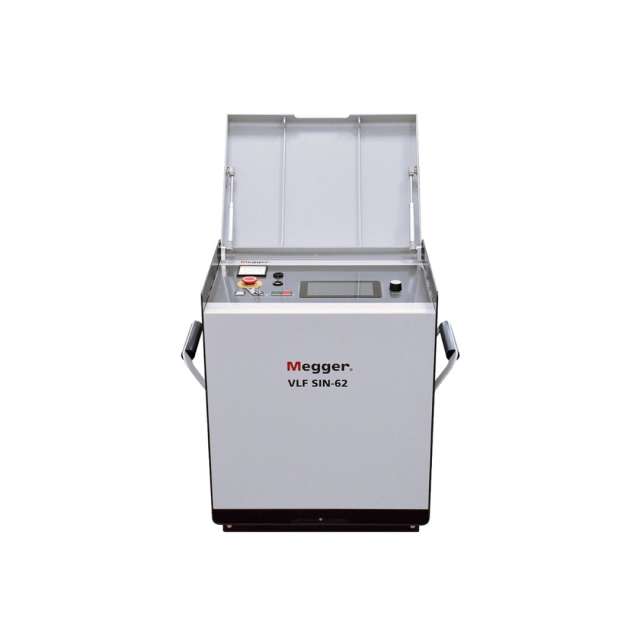

Megger VLF Sinus 62kV + Tangente Delta (Arriendo solo con operador)
Megger VLF Sinus 62kV + Tangente Delta (Arriendo solo con operador)
Días de arriendo:
Garantía requerida: $0
Equipo con calibración al día
Productos complementarios para tu arriendo
Descripción
Accesorios del Equipo
Especificaciones Técnicas
Documentos
Videos
Arriendo Equipo Megger VLF Sinus 62kV + Tangente Delta
Este equipo solo se arrienda con operador incluido, incluye entrega de informe Megger con resultados de las pruebas
El Megger VLF Sinus 62 kV es un sistema portátil de pruebas de muy baja frecuencia (VLF) diseñado para cables de media tensión, con capacidades avanzadas de diagnóstico e interpretación automática de resultados
El VLF Sinus 62kV de Megger, es el sistema de prueba y diagnóstico para cables de media tensión especializado en verificar la integridad de cables PILC, EP y XLPE con una tensión de diseño de 35 kV y menores de acuerdo a IEEE 400.2. Idóneo para pruebas de aceptación y mantenimiento. Su diseño optimizado y su capacidad de realizar las pruebas de manera continua hacen de este equipo la herramienta adecuada para pruebas VLF, tangente delta y descargas parciales.
La tensión nominal, la longitud y la capacitancia de cable se deben tener en cuenta para elegir la unidad correcta VLF.
Usos principales
- Verificar aislamiento de cables nuevos (pruebas de aceptación o comisionamiento).
- Diagnóstico de envejecimiento del aislamiento en instalaciones existentes.
- Detección de fallas en la cubierta del cable.
- Identificar pérdidas dieléctricas por deterioro del aislamiento (tan delta).
- Pruebas en cables de media tensión hasta ciertos kilómetros, dependiendo del tipo de cable y condiciones.
Características destacadas
- Utiliza onda senoidal VLF ajustable en frecuencia (por ejemplo entre ~0,01 Hz y ~0,1 Hz) para adaptarse al cable bajo prueba, especialmente largo o con alta capacitancia.
- Modo DC para pruebas de voltaje continuo alto.
- Tan delta integrado opcional para medir pérdidas del aislamiento y diagnosticar su condición.
- Localización de fallas de cubierta (sheath fault pin-pointing) con sondas auxiliares.
- Desconexión automática y descarga del cable al finalizar pruebas o si se detectan condiciones inseguras.
- Gran memoria interna para almacenar múltiples resultados de prueba, exportables para análisis posterior.
- Diseño robusto, con seguridad para el operario (indicadores de voltaje residual, descarga automática, etc.).
Especificaciones técnicas clave
- Voltaje máximo de salida: 62 kV pico (lo que corresponde a unos 44 kV RMS en onda senoidal VLF).
- Corriente de salida: hasta ~40 mA en modos de prueba.
- Rango de frecuencia VLF: entre ~0,01 Hz a ~0,1 Hz, frecuencia ajustable automáticamente según longitud/capacitancia del cable.
- Capacidad máxima de carga del cable: hasta ~10 µF en frecuencias bajas (esto permite cable largo o muchos kilómetros).
- Capacidad para ensayos continuos (duty cycle continuo).
- Dimensiones y peso considerables (no es algo liviano como un multímetro; se necesita equipo de transporte y montajes apropiados).
- Temperatura de operación: desde temperaturas bajo cero hasta alrededor de +55 °C, según condiciones ambientales.
Importante: Equipo sin factibilidad de envío, cliente debe coordinar retiro desde sucursal
Accesorios Equipo Megger VLF Sinus 62kV + Tangente Delta
🔌 Cables y conexiones de prueba
- Cable de alta tensión (HV) para conectar la salida del equipo al cable bajo ensayo.
- Cable de retorno / tierra HV para completar el circuito de prueba.
- Cables de control/senalización entre módulos o para control local.
🧲 Puesta a tierra
- Cable de puesta a tierra con pinza robusta para fijar referencia a tierra.
- Terminal de puesta a tierra o pica para asegurar buena conexión a suelo.
🛠️ Conectores y adaptadores
- Pinzas aisladas de alta tensión para conexiones seguras al cable.
- Adaptadores para distintas terminaciones de cable (según configuraciones habituales).
🔋 Alimentación
- Cable de alimentación de red adecuado al país donde se use.
- Protector de línea / filtro de red (para proteger el equipo durante la inyección de tensión).
💾 Comunicación y registro
- Cable de datos (USB o similar) para conexión con PC o interfaz de control.
- Memoria USB o medio de almacenamiento para guardar resultados e informes.
Especificaciones Equipo Megger VLF Sinus 62kV + Tangente Delta
- Voltaje de salida
Onda senoidal VLF: 0 … 44 kV RMS / 0 … 62 kV pico
- Voltaje DC
± 0 … 62 kV
- Voltaje rectangular VLF
0 … 62 kV
- Precisión del voltaje
± 1 %
- Resolución del voltaje
0,1 kV
- Corriente de salida
0 … 40 mA
- Precisión corriente
± 1 %
- Resolución corriente
10 µA
- Frecuencia VLF
0,01 Hz … 0,1 Hz (ajuste automático según la longitud/capacidad del cable)
- Capacidad de carga máxima
Hasta 10 µF
- Carga a frecuencia alta
1 µF @ 0,1 Hz a 44 kV RMS
- Tan Delta integrado
Medición en rango ≈ 10⁻⁴ … 100
- Resolución Tan Delta
10⁻⁵
- Prueba de cubierta (sheath testing)
0 … –20 kV DC / Pinpoint de falla de cubierta también
- Tiempo de ciclo de servicio
Continuo (duty cycle continuo)
- Memoria interna
Para al menos 1000 mediciones/resultados
- Pantalla / interfaz
Pantalla táctil a color de ~7″ (color)
- Interfaces / Exportación de datos
Puerto USB; LAN; conexión inalámbrica próximamente; software para generación de reportes
- Alimentación eléctrica
100 V … 264 V AC, 50/60 Hz, consumo hasta ~2000 VA
- Protección / seguridad
Descarga automática del objeto bajo prueba; indicador residual de voltaje; protección contra ruptura y reconocimiento de carga (resistiva, capacitiva)
- Temperatura de operación
−20 °C a +55 °C
- Temperatura de almacenamiento
−20 °C a +70 °C
- Protección ambiental
Grado de protección cerca de IP21
- Dimensiones
Aproximadamente 544 × 520 × 416 mm
- Peso
Aproximadamente 59 kg
