analizador de aislamiento y factor de potencia Doble M4100
Descuentos del 10%, 15% y 20% sobre precio diario
Equipos con certificación vigente 2025 bajo exigencias norma NCh-ISO 17025 y el INN
Días de arriendo:
Garantía requerida: $60.000.000
Equipo con calibración al día
Descripción
Accesorios del Equipo
Especificaciones Técnicas
Documentos
Videos
Arriendo analizador de aislamiento y factor de potencia Doble M4100
El Doble M4100 4th Gen es reconocido como el estándar mundial en pruebas de aislamiento y factor de potencia/tan-delta en equipos de alta tensión. Su propósito principal es evaluar la integridad dieléctrica de transformadores, interruptores, generadores, cables y otros equipos críticos en sistemas eléctricos. El análisis de factor de potencia/tan-delta permite identificar deterioros en el aislamiento antes de que ocurran fallas catastróficas, lo que lo convierte en una herramienta indispensable para diagnósticos preventivos y predictivos.
El M4100 no solo genera un voltaje de prueba estable de hasta 12 kV, sino que además incorpora algoritmos inteligentes como FRANK™ (First Response Analytics Knowledgebase), que analiza automáticamente los resultados y entrega recomendaciones claras. Esto ayuda a los ingenieros a tomar decisiones rápidas y fundamentadas, mejorando la confiabilidad del sistema eléctrico y optimizando los tiempos de mantenimiento. Además, gracias a sus funciones de autocalibración en terreno y detección de condiciones anómalas, el instrumento ofrece un alto grado de confianza en las mediciones, incluso en entornos con interferencias eléctricas significativas.
Características principales
- Pruebas disponibles:
- Factor de potencia/tan-delta (integridad de aislamiento).
- Medición de capacitancia e inductancia (cambios físicos en el aparato).
- Relación de transformación en alta tensión (detección de espiras en cortocircuito).
- Reactancia de fuga/impedancia de cortocircuito (deformaciones en devanados).
- Corriente de excitación monofásica en transformadores.
- Pruebas en bancos de capacitores.
- Fuente de prueba interna: Generador senoidal propio (independiente de la red), hasta 12 kV / 3 kVA, asegurando estabilidad y precisión en cualquier condición.
- Medición de alta precisión:
- Factor de potencia/tan-delta: resolución de 0.01%, exactitud típica ±0.005%
- Capacitancia: rango 0–100 μF, resolución de 0.01 pF, exactitud ±0.5%
- Inductancia: rango 6 H a 10 MH, resolución de 0.01 H.
- Potencia activa: rango 0–2 kW, resolución de 0.5 mW.
- Seguridad avanzada:
- Dos interruptores de seguridad ("deadman switches").
- Estrobo de advertencia obligatorio durante pruebas.
- Detección de falla a tierra y monitoreo continuo de corriente y temperatura
- Software DTA6 Basic: asistencia en pruebas, gestión de datos y reportes automáticos.
- Resistencia a interferencias: utiliza modulación de frecuencia para minimizar los efectos de ruidos electrostáticos y electromagnéticos.
Aplicaciones en campo
El M4100 es ampliamente usado en compañías de generación, transmisión y distribución eléctrica, así como en laboratorios de pruebas de alta tensión. Entre sus aplicaciones más relevantes se incluyen:
- Evaluación de la condición del aislamiento en transformadores de potencia, detectando humedad, envejecimiento y contaminaciones.
- Detección de fallas incipientes en interruptores de alta tensión y equipos GIS.
- Verificación de la calidad y homogeneidad en bancos de capacitores.
- Pruebas en generadores y motores de gran potencia, para evaluar la salud dieléctrica del estator.
- Uso en programas de mantenimiento predictivo, extendiendo la vida útil de activos críticos y reduciendo riesgos de fallas inesperadas.

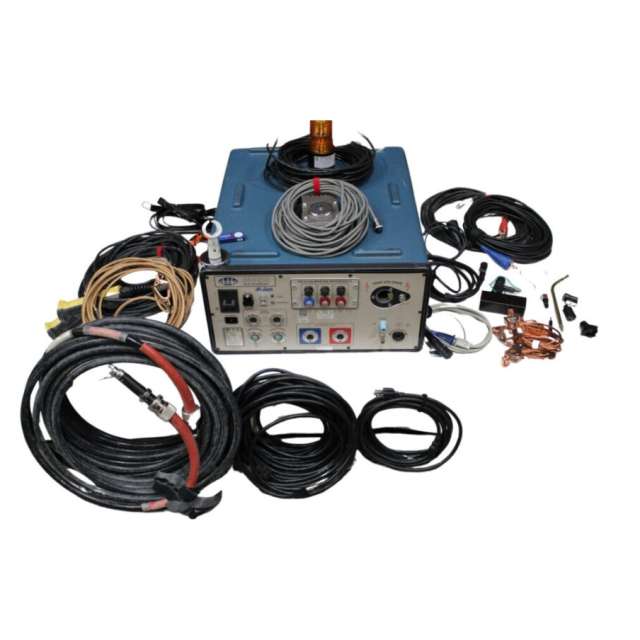

- Cable HV 65’ o 100’ con gancho (según versión).
- Cables de baja tensión (rojo y azul, 65’).
- Juego de Hot Collars (5 unidades en distintos tamaños).
- Jumper de cobre desnudo de 5’.
- Adaptadores C2 (tipos ASEA GO, Westinghouse O, O Plus, OS/S).
- Sensor de temperatura y humedad + cable.
- Estrobo de seguridad + cable.
- Software DTA6 Basic.
- M4151 Field Calibration Module
- Fuente de prueba: 0–12 kV AC, hasta 3 kVA.
- Corriente de salida:
- 100 mA continuos a 10 kV.
- 200 mA por 30 min a 10 kV.
- 300 mA por 4 min a 10 kV
- Mediciones:
- Factor de potencia/tan-delta: 0–±100%, resolución 0.01%, exactitud típica ±0.005%.
- Capacitancia: 0–100 μF, resolución 0.01 pF, ±0.5%.
- Inductancia: 6 H–10 MH, resolución 0.01 H.
- Potencia: 0–2 kW, resolución 0.5 mW.
- Rango de frecuencia de prueba: 45–70 Hz, resolución 0.1 Hz, exactitud ±1%.
- Interferencia máxima tolerada:
- 15 mA rms en corriente electrostática sin pérdida de exactitud.
- 500 μT a 50 Hz en interferencia magnética
- Ambiente de operación: -20°C a +50°C, 90% HR no condensante.
- Dimensiones y peso: 26 × 50.8 × 64.1 cm; 43–45.5 kg.
