Arriendo Equipo de prueba de transformadores de corriente TC Vanguard EZCT Serie 2

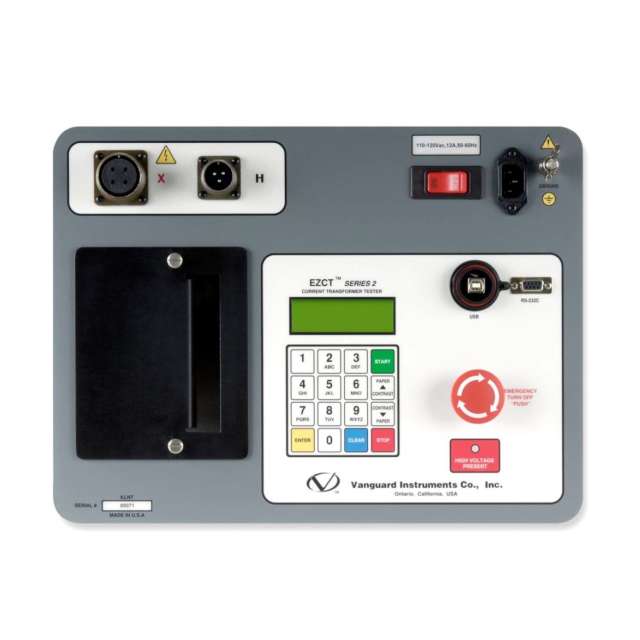

El Vanguard EZCT Serie 2 es un conjunto de pruebas de transformadores de corriente (TC) de segunda generación, diseñado para simplificar y automatizar ensayos que antes eran tediosos y requerían alta intervención del operador. Con su microprocesador interno y controles automáticos, puede realizar pruebas de excitación, relación de transformación y polaridad sin necesidad de ajustes manuales complejos, elevando y reduciendo el voltaje de prueba de manera controlada y segura.
Gracias a su capacidad de entregar hasta 1500 V de excitación, este instrumento permite probar incluso CT de gran tamaño en subestaciones y laboratorios de pruebas. Además, su memoria interna y software de análisis facilitan la generación de reportes confiables y trazables, un aspecto clave en programas de mantenimiento predictivo y cumplimiento normativo bajo estándares ANSI/IEEE e IEC.
En definitiva, el EZCT Serie 2 ofrece rapidez, seguridad y precisión en la verificación de transformadores de corriente, reduciendo errores humanos y asegurando la continuidad operacional de sistemas eléctricos críticos.
Características principales
- Pruebas automáticas: excitación de CT (ANSI/IEEE C57.13.1, IEC 60044-1), relación de transformación (ANSI/IEEE C57.12.90) y polaridad de devanados.
- Excitación: voltajes seleccionables de 50, 250, 500 o 1500 V AC, con cálculo automático de puntos de rodilla (knee point).
- Relación de transformación: rango de 0.8 a 5000, con precisión de ±0.1 % hasta 999, ±0.3 % hasta 1999 y ±1 % hasta 5000.
- Polaridad y ángulo de fase: visualización en pantalla con exactitud de ±1°.
- Pantalla LCD retroiluminada de 4×20 caracteres, visible en exteriores.
- Impresora térmica integrada de 4.5” para reportes y curvas de excitación.
- Almacenamiento interno: hasta 140 registros de prueba (cada uno con hasta 10 ensayos).
- Planes de prueba: capacidad de guardar hasta 128 configuraciones predefinidas para agilizar ensayos repetitivos.
- Interfaces de comunicación: USB y RS-232C, compatibles con software de análisis en PC (Windows, exportación a Excel).
- Protecciones de seguridad: botón de parada de emergencia, indicador de presencia de alto voltaje y carcasa robusta para subestaciones.
Aplicaciones en campo de trabajo
El EZCT Serie 2 es ampliamente utilizado por:
- Empresas de transmisión y distribución eléctrica para pruebas de CT en subestaciones.
- Fabricantes de transformadores para verificación de calidad en producción.
- Laboratorios de pruebas eléctricas en ensayos de aceptación, mantenimiento y calibración.
- Ingenieros de protección y medición, asegurando que los CT mantengan precisión en esquemas de protección diferencial y de medición de energía.
- Mantenimiento predictivo, permitiendo detectar saturación anormal, errores de relación o problemas de polaridad antes de fallas mayores.
Gracias a su portabilidad, memoria interna y software dedicado, el EZCT Serie 2 es una herramienta versátil tanto para pruebas en terreno como para entornos de laboratorio.
- 1 cable de poder.
- 2 juegos de cables X de 20 pies.
- 1 juego de cable H de 35 pies.
- 1 cable RS-232C.
- 1 cable USB.
- Cables de tierra.
- Bolsa de transporte para cables.
- Rollo de papel térmico para la impresora.
- Tipo: Equipo portátil para prueba de TC.
- Dimensiones: 42.7 × 32 × 26.9 cm.
- Peso: 25–26 kg aprox.
- Alimentación: 100–120 V AC o 200–240 V AC (50/60 Hz, configuración de fábrica).
- Métodos de prueba: ANSI/IEEE C57.12.90, ANSI/IEEE C57.13.1, IEC 60044-1.
- Salidas de prueba:
- 0–50 V AC @ 10 A máx.
- 0–250 V AC @ 10 A máx.
- 0–500 V AC @ 5 A máx.
- 0–1500 V AC @ 1.2 A máx.
- Lectura de voltaje: 0–2200 V, precisión ±1 % de la lectura ±1 V.
- Lectura de corriente: 0–10 A, precisión ±1 % ±0.02 A.
- Relación de transformación: 0.8–5000, precisión según rango (0.1–1 %).
- Medición de ángulo de fase: 0–360°, precisión ±1°.
- Memoria interna: 140 registros de prueba / 128 planes de prueba.
- Interfaces: USB, RS-232C.
- Entorno operativo: –10 °C a +50 °C; almacenamiento –30 °C a +70 °C.
- Altitud máxima: 2000 m cumpliendo normas de seguridad.
- Humedad: hasta 90 % HR a 40 °C sin condensación.
