Arriendo equipo de diagnóstico de aislamiento eléctrico que mide factor de disipación (tan δ), factor de potencia y capacitancia hasta 12 kV Tettex MIDAS Micro 2883
El MIDAS Micro 2883 es un equipo de diagnóstico de aislamiento eléctrico diseñado para evaluar la condición de transformadores, bushings, cables de potencia, interruptores y otros componentes de alta tensión. Su función principal es medir el factor de disipación (tan δ), el factor de potencia (cos φ) y la capacitancia, parámetros críticos para determinar el estado del aislamiento y prevenir fallas catastróficas en equipos de potencia.
El análisis de pérdidas dieléctricas permite identificar envejecimiento, humedad, contaminación o deterioro en materiales aislantes antes de que se produzcan fallas mayores. Al contar con un generador interno de hasta 12 kV y capacidad de operar en frecuencias variables entre 15 y 400 Hz, el equipo es especialmente útil en pruebas avanzadas como tip-up tests o análisis de bushings en distintas frecuencias.

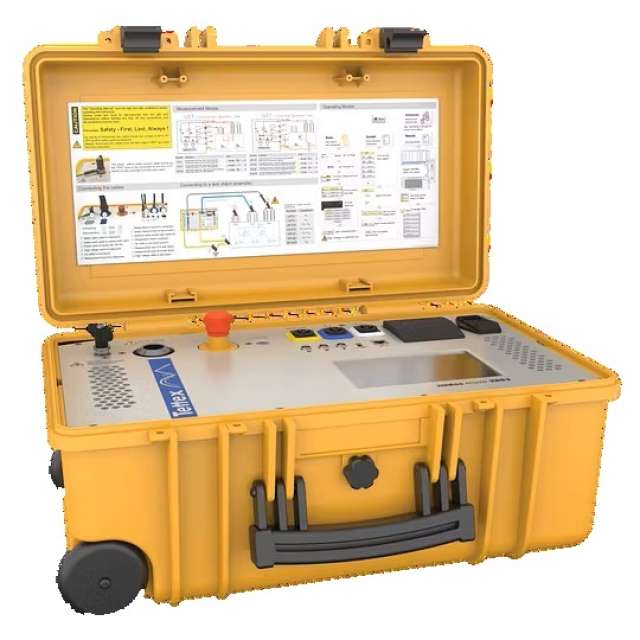

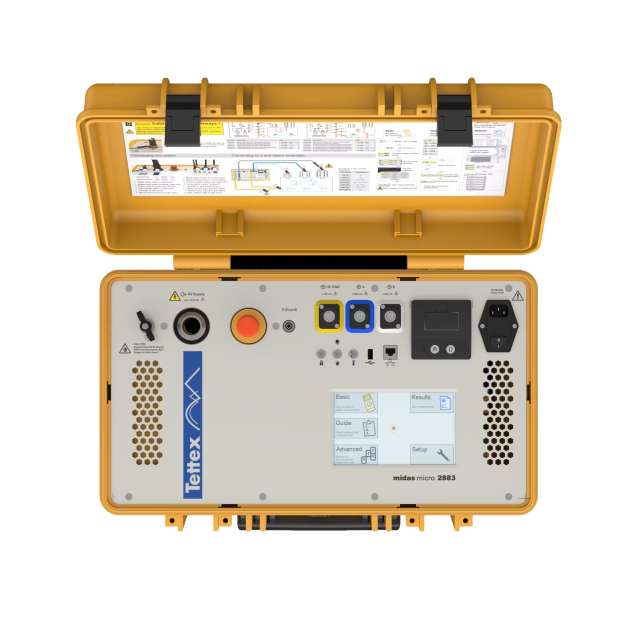

El MIDAS Micro 2883 destaca por su portabilidad (25 kg en un diseño “all-in-one”), su rapidez de instalación y la posibilidad de realizar mediciones guiadas mediante pantalla táctil a color de 7”. Esto reduce la necesidad de equipos adicionales y asegura resultados confiables incluso en condiciones de interferencia eléctrica en subestaciones.
Características principales
- Fuente de alta tensión integrada: hasta 12 kV RMS, independiente de la red, garantizando señales limpias y estables.
- Rangos de frecuencia: de 15 a 400 Hz a ≤ 5 kV, útil para análisis de frecuencia variable.
- Precisión elevada: 0,3% en capacitancia y hasta 1×10⁻⁴ en tan δ, con referencia interna de capacitor estándar de gas (100 pF) de alta estabilidad.
- Medición rápida y segura: modos de operación Básico, Guiado y Avanzado permiten desde pruebas rápidas hasta secuencias programadas complejas.
- Seguridad del operador: incluye botón de emergencia, sistemas de interlock manual o pedal, detección de tierra abierta y alarmas visuales y sonoras.
- Compatibilidad y registros: exporta datos en formatos XML/CSV, integra impresora térmica y conexión USB/Ethernet para informes.
- Corrección por temperatura: curvas integradas permiten ajustar automáticamente los resultados a condiciones de referencia (20 °C), facilitando la interpretación.
Aplicaciones en el campo de trabajo
El MIDAS Micro 2883 se utiliza en pruebas de:
- Transformadores de potencia y distribución: verificación de humedad, envejecimiento o descargas parciales incipientes en el aislamiento.
- Transformadores de instrumento: control de la estabilidad dieléctrica.
- Bushings y capacitores: análisis de pérdidas y capacitancia en rangos de frecuencia variable.
- Interruptores de potencia y seccionadores: chequeo de condiciones de aislamiento en aceite o gas.
- Aisladores y descargadores de sobretensión: validación de la condición dieléctrica.
- Ensayos en laboratorio de líquidos aislantes con celda de prueba opcional.
Su portabilidad, robustez y confiabilidad lo convierten en una herramienta imprescindible para empresas eléctricas, fabricantes, laboratorios de ensayo y contratistas especializados que requieren diagnósticos rápidos y precisos en terreno.
- Unidad MIDAS Micro 2883 en maleta robusta con ruedas.
- Bolsa de transporte con:
- Cable de alta tensión 20 m con pinza.
- 3 cables de medición blindados (20 m) con pinzas.
- Cable de tierra de alta tensión con pinza.
- 2 tambores para cables.
- Interruptor manual de seguridad (10 m).
- 2 mini pinzas con cables.
- 3 adaptadores para bushings (4 mm).
- Pinza de extensión.
- Tensión de salida: 25 V … 12 kV RMS (45–70 Hz).
- Frecuencia de salida: 15–400 Hz hasta 5 kV.
- Corriente de salida: hasta 180 mA RMS.
- Capacitancia máxima del DUT:
- 47 nF @ 12 kV, 50 Hz.
- 39 nF @ 12 kV, 60 Hz.
- Resolución de tan δ y cos φ: 0.0001; precisión ±0.5% ±0.0001.
- Resolución de capacitancia: 0.01 pF; precisión ±0.3%.
- Mediciones adicionales: resistencia Rx, inductancia Lx, potencia activa/reactiva/aparente, factor de calidad (Q), ángulo de fase.
- Referencia interna: capacitor estándar de gas de 100 pF, tan δ < 0.00001, estabilidad <0.01%/año.
- Interfaz y reportes: pantalla táctil 7” TFT, USB, Ethernet, impresora térmica integrada.
- Seguridad: interlock manual o pedal, botón de emergencia, alarma sonora y visual, detección de tierra abierta.
- Condiciones ambientales: –10 °C a 50 °C operación, 5–95% HR sin condensación.
- Dimensiones: 54.6 × 34.7 × 24.7 cm.
- Peso: 24.9 kg (unidad), 16 kg (bolsa de cables).
