Analizador de Eficiencia de Motores y Calidad de Energía Fluke 438-ii Clase A

Descripción general

El Fluke 438-II es un analizador portátil avanzado que combina funciones de análisis de calidad de energía con diagnóstico de motores eléctricos. Permite evaluar parámetros eléctricos como tensión, corriente, potencias, factor de potencia, armónicos y desequilibrios, así como parámetros mecánicos del motor como velocidad, par, potencia mecánica y eficiencia, todo sin necesidad de instalar sensores mecánicos adicionales.

Características clave

• Análisis eléctrico completo: Detecta caídas de tensión, picos, transitorios, armónicos y desequilibrios.
• Medición mecánica sin sensores: Calcula torque, velocidad, potencia mecánica y eficiencia usando únicamente las señales de tensión y corriente.
• Captura de datos dinámica: Registra datos RMS rápidos y promedios de semionda, ideal para eventos como arranques o cambios de carga.
• Análisis de eventos: Captura automática de formas de onda y registro de transitorios de alta velocidad.
• Seguridad industrial: Certificación 1000 V CAT III / 600 V CAT IV para entornos exigentes.
• Compatibilidad con Fluke Connect: Visualización de datos en el equipo, app móvil o software especializado.

Aplicaciones destacadas

• Evaluación simultánea de la calidad eléctrica y el rendimiento mecánico de motores en sistemas trifásicos.
• Monitoreo de eficiencia del motor en tiempo real sin detener la operación.
• Mantenimiento predictivo y resolución de problemas con un único instrumento.
• Uso en entornos industriales críticos y sistemas energéticos de alta demanda.

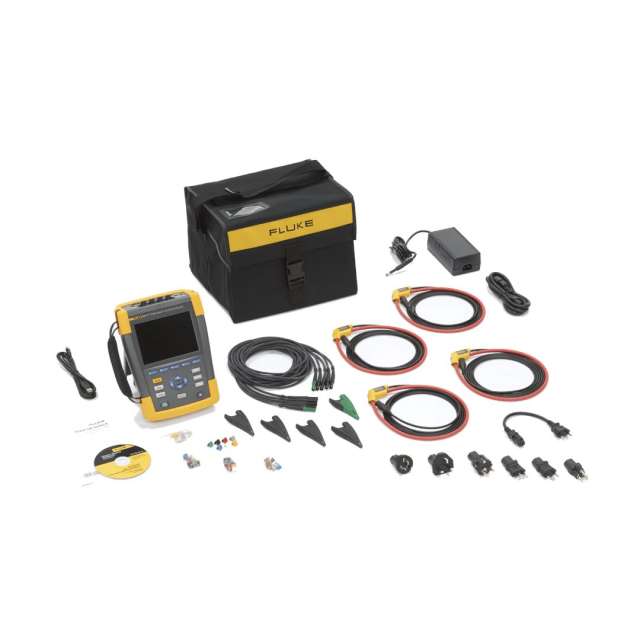

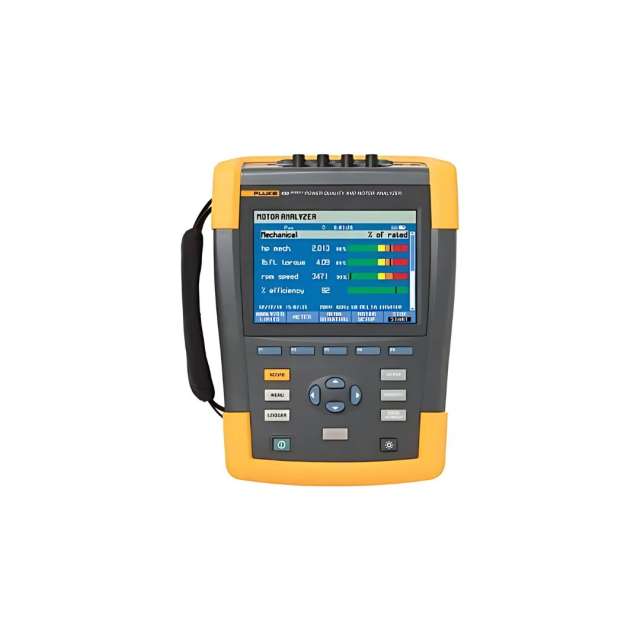

• Consola analizador de calidad de energía Clase A Fluke 438ii

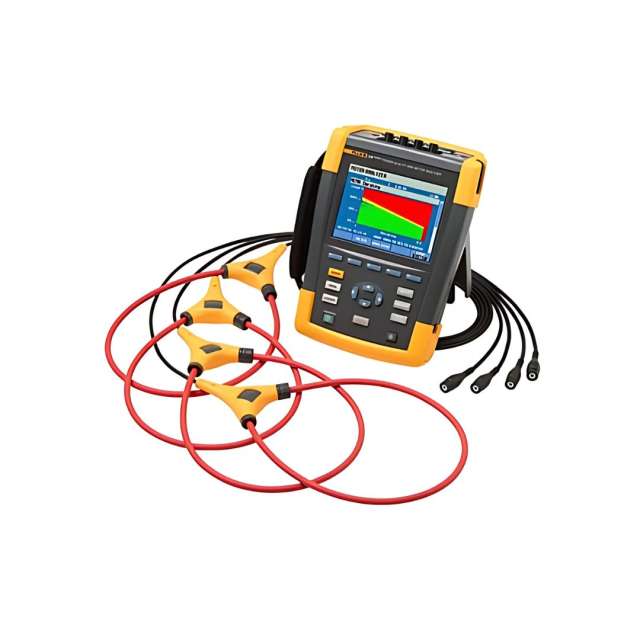

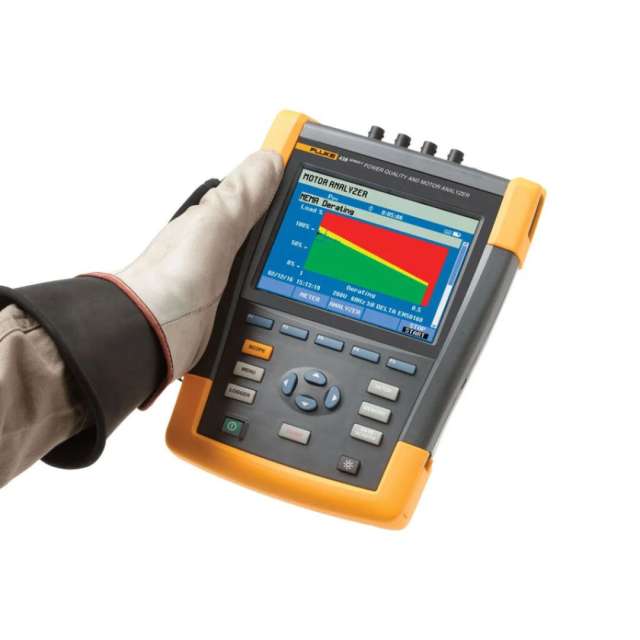

• 4 sondas amperimétricas flexibles Fluke i430-Flexi-TF-II 6000A con 18.5cm diámetro
• 5 cables conectores Fluke
• 5 caimanes Fluke
• Cable de poder universal y transformador Fluke
• Cable USB Fluke para PC
• Tarjeta SD/Adaptador SanDisk de 32GB
• Batería Fluke BP290 recargable
• Bolso de transporte Fluke

Características de Entrada

Entradas de Tensión

• Número de entradas: 5 (3 fases + neutro + tierra)
• Tensión máxima de entrada: 1000 Vrms
• Rango de tensión nominal: seleccionable entre 1 V y 1000 V (IEC 61000-4-30 Clase A)
• Tensión máxima de pico: 6 kV (modo transitorios)
• Impedancia de entrada: 4 MΩ // 5 pF
• Ancho de banda: > 10 kHz (100 kHz en modo transitorios)
• Factor de escala: de 1:1 a 10 000:1 y variable

Entradas de Corriente

• Número de entradas: 4 (3 fases + neutro)
• Rango de entrada nominal: 0 a ±3 V pico (0–3,97 Vrms en selección x1, acoplamiento CA+CC)
• Rango de medida: 0,5 Arms a 600 Arms (con i430flex-TF 10×) / 5 Arms a 6000 Arms (con 1×)
• Impedancia de entrada: 1 MΩ
• Ancho de banda: > 10 kHz

Especificaciones de Medición Eléctrica

Voltaje (CA + CC)

• Rango de medida: 1 a 1000 V
• Resolución: 0,01 V
• Precisión: ±0,1 % de la tensión nominal

Tensión de Pico

• Rango: 1 a 1400 Vpk
• Precisión: ±5 % de la tensión nominal

Corriente (CA + CC)

• Rango de medida: 5 A a 6000 A
• Precisión: ±0,5 % ± 5 cuentas

Frecuencia

• Rango: 42,5 Hz a 57,5 Hz (50 Hz nominal)
• Resolución: 0,001 Hz
• Precisión: ±0,01 Hz

Potencia (W, VA, var)

• Rango: hasta 6000 MW
• Precisión: ±1 % ± 10 cuentas

Energía (kWh, kVAh, kvarh)

• Rango: dependiente de escala y tensión nominal
• Precisión: ±1 % ± 10 cuentas

Funciones de Análisis de Motores Eléctricos

• Tipo de motor compatible: asíncrono trifásico (en línea o con VSD)
• Potencia mecánica: 0,7 kW a 746 kW (±3 %)
• Torque: 0 a 25 000 Nm (±5 %)
• Velocidad: 0 a 3600 rpm (motores directos) / 500 a 4140 rpm (VSD) (±3 %)
• Eficiencia: 0 % a 100 % (±3 %)
• Desequilibrio de tensiones: 0 a 5 % (NEMA MG1 2014)
• Factor armónico de tensión (HVF): 0 a 0,20 (±1,5 %)
• Factor de reducción total (armónicos + desequilibrio): 0,5 a 1,0 indicativo
• Frecuencia de salida VSD: 41 a 69 Hz (V/f, control vectorial abierto/cerrado)
• Rango de tensión nominal del motor: 170 a 1000 V (50/60 Hz)
• Rango de corriente nominal: 1 a 1500 A

Estas mediciones se realizan sin sensores mecánicos adicionales y sin detener el proceso del motor, calculando torque, eficiencia y potencia mecánica a partir de las señales eléctricas de entrada
