Arriendo equipo medidor resistencia de devanados Raytech WR 5013

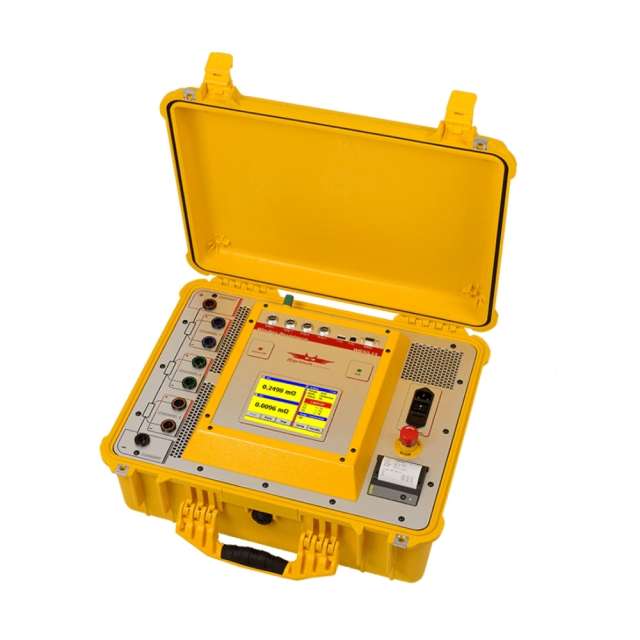

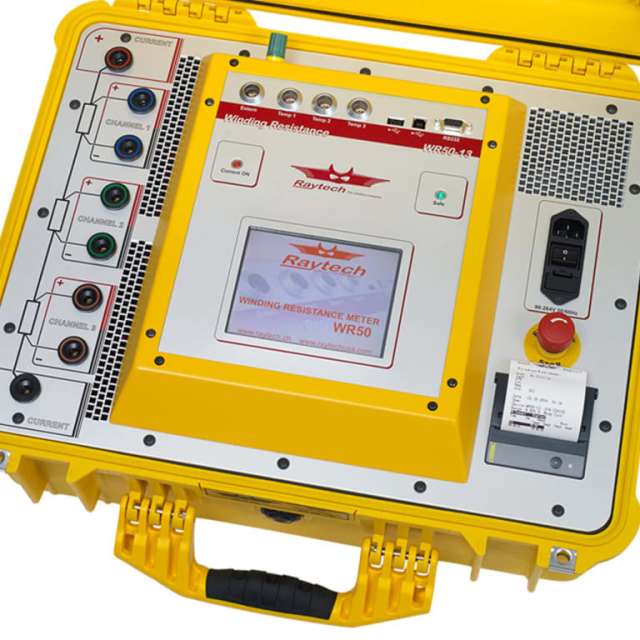

El Raytech WR 5013 es un micro-ohmímetro de alta precisión diseñado específicamente para medir la resistencia de devanados en transformadores, motores eléctricos, generadores y reactores. Su función principal es detectar problemas en la integridad de las bobinas, conexiones o soldaduras que podrían comprometer la eficiencia energética y la seguridad de operación.
Este instrumento destaca por su velocidad de descarga de energía residual, que reduce significativamente los tiempos de espera al finalizar una prueba, aumentando la seguridad del operario y la protección del transformador. Además, cuenta con un sistema avanzado de desmagnetización automática, fundamental para eliminar magnetización remanente que podría alterar mediciones posteriores o afectar la puesta en servicio del equipo probado.
La precisión de laboratorio trasladada al campo convierte al WR 5013 en una herramienta indispensable para ingenieros y técnicos de mantenimiento, pues asegura resultados confiables en transformadores de potencia, incluso de gran capacidad. Su facilidad de uso, basada en una interfaz intuitiva y almacenamiento digital de resultados, permite trabajar de forma ágil y documentar mediciones con trazabilidad.
Características principales
El equipo integra una fuente de corriente estable y filtrada en DC, capaz de aplicar hasta 50 A, lo que permite medir resistencias extremadamente bajas en devanados de alta inductancia. Utiliza el método de cuatro terminales (Kelvin), asegurando máxima precisión al eliminar errores por resistencia de cables de prueba.
Entre sus funciones clave destacan:
- Medición automática y continua de resistencias desde micro-ohmios hasta 100 kΩ.
- Demagnetización integrada, esencial para evitar corrientes transitorias indeseadas.
- Corrección automática de temperatura, con coeficientes predefinidos para cobre y aluminio o personalizados por el usuario.
- Almacenamiento interno y exportación de resultados vía USB o RS-232 en formatos compatibles para informes.
- Protecciones avanzadas frente a sobrecargas, polaridad invertida o conexiones defectuosas.

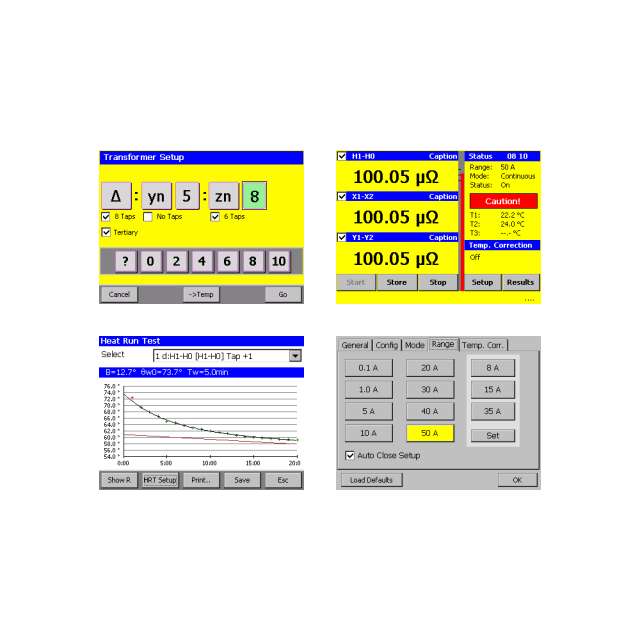

- Pantalla a color con interfaz táctil, que simplifica la configuración de perfiles de transformadores y permite crear históricos de mediciones.
La robustez de su diseño en maleta de campo estanca lo hace adecuado para entornos exigentes, garantizando confiabilidad tanto en laboratorios como en subestaciones.
Aplicaciones en el campo de trabajo
El Raytech WR 5013 se emplea ampliamente en:
- Pruebas de aceptación y puesta en servicio de transformadores de potencia y distribución.
- Mantenimiento preventivo y predictivo, evaluando condiciones de bobinados y detectando conexiones flojas o defectuosas.
- Ensayos de motores eléctricos y generadores, verificando continuidad y uniformidad de devanados.
- Diagnóstico en reactores y equipos de alta inductancia, donde su sistema de descarga rápida minimiza riesgos.
- Pruebas de laboratorio y de terreno, gracias a su portabilidad y su precisión comparable con equipos de banco.
Con estas capacidades, el WR 5013 no solo optimiza el tiempo de prueba y reduce riesgos, sino que también aporta información crítica para la toma de decisiones en mantenimiento y operación de activos eléctricos de alto valor.
- Juego de cables de corriente de alta capacidad.
- Juego de cables de potencial (Kelvin).
- Cable de tierra de seguridad.
- Probetas de temperatura (TP01 o TP03, según configuración).
- Maleta de transporte robusta y estanca.
- Rango de corriente de prueba: 0.025 A a 50 A DC seleccionable.
- Rango de resistencia: 0.00 μΩ a 100 kΩ.
- Método de medición: 4 hilos (Kelvin).
- Exactitud: ±0.1% de la lectura, ±0.5 μΩ (dependiendo del rango).
- Demagnetización: circuito automático de alta eficiencia.
- Corrección de temperatura: Cu, Al o parámetros definidos por usuario.
- Interfaces: USB 2.0, RS-232, compatibilidad con impresión directa.
- Almacenamiento: >10,000 mediciones internas.
- Protecciones: sobrecorriente, inversión de polaridad, desconexión accidental.
- Descarga de energía: circuito de potencia constante, hasta 10 veces más rápido que equipos convencionales.
- Alimentación: 90–264 V AC, 47–63 Hz, conmutación automática.
- Pantalla: LCD a color con función táctil y menú en múltiples idiomas.
- Peso aproximado: 22–25 kg, según configuración.
- Carcasa: maleta estanca de campo (IP65).
