Arriendo Equipo Para Localización de Fallas de Cables Megger ST25-30

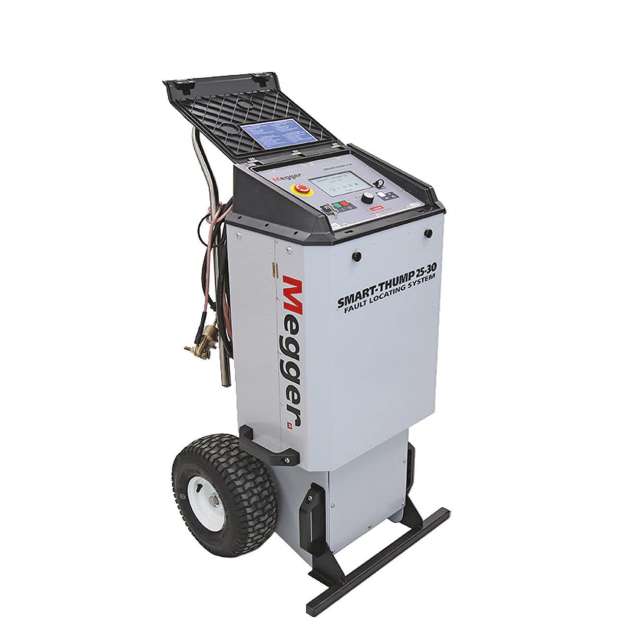

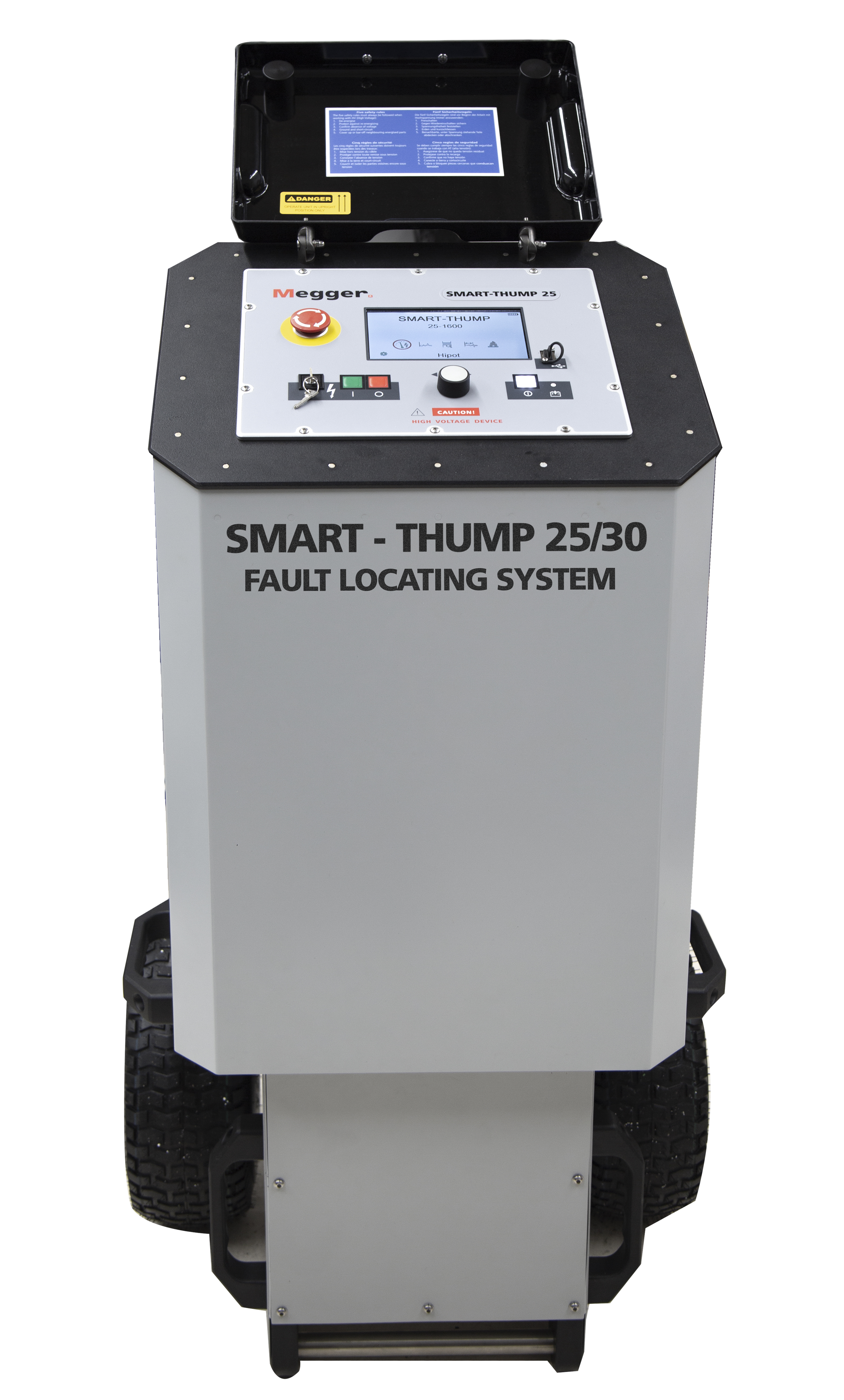

El Megger Smart Thump ST25-30 es un sistema avanzado para la detección, prelocalización y ubicación exacta de fallas en cables subterráneos de media tensión. Diseñado para simplificar procesos complejos, integra funciones de prueba de alta tensión, generador de impulsos (thumper) y reflectometría en un único equipo. Su interfaz inteligente E-Tray automatiza los pasos de prueba, interpretando resultados y sugiriendo el siguiente procedimiento, reduciendo la curva de aprendizaje y minimizando errores operativos.
Este equipo permite al usuario diagnosticar rápidamente la ubicación de una falla, evitando excavaciones innecesarias y reduciendo costos de reparación. A diferencia de los sistemas tradicionales, el ST25-30 no solo detecta la falla, sino que calcula la distancia exacta al punto de defecto, optimizando tiempos de respuesta y mejorando la continuidad del servicio eléctrico. Su diseño portátil y capacidad de montaje en vehículo lo hacen versátil tanto para uso en terreno como en instalaciones permanentes de compañías eléctricas.
Características principales
- Tensión de prueba: hasta 30 kV DC para ensayos de aislamiento y resistencia.
- Energía de sobretensión: 1600 J a 12.5/25 kV, con ciclos de 8 segundos a máxima energía.
- Métodos de localización: ARM® (Arc Reflection Method), ICE (Impulse Current), multishot TDR y pruebas de seccionalización.
- TDR integrado: alcance de hasta 52 km (170.000 ft), con resolución de 0.8 m y muestreo de 100 MHz.
- Funciones automáticas: prueba de aislamiento, prelocalización y pinpoint en una sola secuencia.
- Seguridad: circuito F-OHM para verificar conexiones, descarga y puesta a tierra automáticas.
- Construcción robusta: clasificación IP53, pantalla HiBrite TFT de 7” legible a plena luz solar, operación en ambientes húmedos y temperaturas de –20 °C a +50 °C.
- Alimentación flexible: batería interna de 74 Ah, fuente externa de 12 VDC o conexión a red 120/230 VAC.
El modo experto permite hasta 20 funciones avanzadas de TDR, mientras que el modo rápido guía a usuarios menos experimentados.
Aplicaciones en el campo
El Smart Thump ST25-30 está diseñado para empresas eléctricas, contratistas de alta tensión, puertos, aeropuertos, minería, petroquímicas y servicios municipales. Su aplicación típica es en redes de distribución de 11 a 35 kV con conductores XLPE, EPR, PILC o mixtos.
Se emplea para:
- Localizar fallas de cortocircuito, conexión a tierra o alta resistencia en cables de potencia.
- Pruebas Hipot y de resistencia de aislamiento en cables nuevos o reparados.
- Localización de fallas de cubierta y de baja tensión con receptores opcionales.
- Seccionalización en sistemas en anillo URD para restablecer rápidamente el servicio.
Gracias a su capacidad de interpretar automáticamente los resultados, incluso operadores con poca experiencia pueden ejecutar diagnósticos confiables, reduciendo tiempos muertos y mejorando la calidad del suministro eléctrico.
- Cable de salida de alta tensión cableado.
- Cable de toma de tierra de seguridad (15 m).
- Cable de alimentación de CA (120/230 V).
- Tensión de prueba DC: 0–30 kV, corriente máx. 5–40 mA según nivel.
- Energía de sobretensión: 1600 J a 12.5/25 kV.
- Burn current (corriente de quemado): hasta 40 mA.
- Medición de aislamiento: 2 kΩ – 10 MΩ.
- TDR: alcance hasta 52 km, resolución 0.8 m, 100 MHz, rango dinámico 64 dB.
- Memoria: >1000 trazas exportables vía USB.
- Pantalla: 7”, 1280×800 px, visible al sol.
- Alimentación: batería interna de 74 Ah (1 h continua a plena potencia), entrada 100–264 VAC 50/60 Hz, conexión a batería externa de 12 VDC >50 A.
- Peso: ~120 kg (versión carro con batería).
- Dimensiones: 690 × 1165 × 600 mm (ancho × alto × fondo).
- Protección: IP53, Clase I IEC 61140.
- Temperatura de operación: –20 °C a +50 °C.
