Arriendo aterramiento temporal tipo araña puesta a tierra y cortocircuito CATU MT-1910

El MT-1910 es un kit portátil de puesta a tierra y cortocircuito diseñado para instalaciones de media tensión (MV) en subestaciones, barras de distribución, cuadros eléctricos, etc. Su función principal es garantizar que durante trabajos de mantenimiento o intervención, el punto intervenido esté correctamente puesto a tierra y protegido frente a corrientes accidentales de cortocircuito, reduciendo el riesgo de choque eléctrico o arcos.

Principales especificaciones técnicas

• Capacidad de cortocircuito (Icc): 20 kA durante 1 segundo
• Norma de cumplimiento: IEC 61230 (Equipos portátiles para puesta a tierra y cortocircuito)

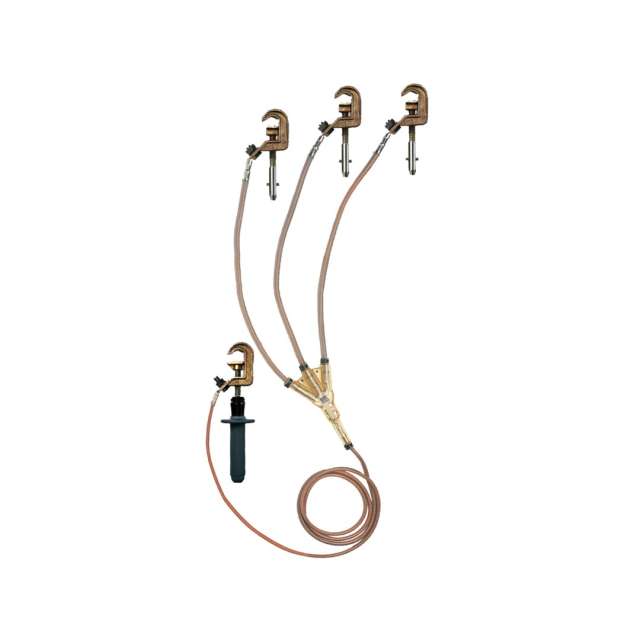

• Composición típica del set:
• 3 pinzas para punto fijo con diámetro de 20 mm (modelo MT1911E) con acoplamiento tipo bayoneta
• 1 pinza “Malt pliers” o equivalente para conexión a tierra
• 3 cables de cobre aislados con silicona extra-flexible de sección 95 mm², longitud aproximadamente 1,5 m
• 1 cable de cobre de sección 35 mm², longitud aproximadamente 2,5 m

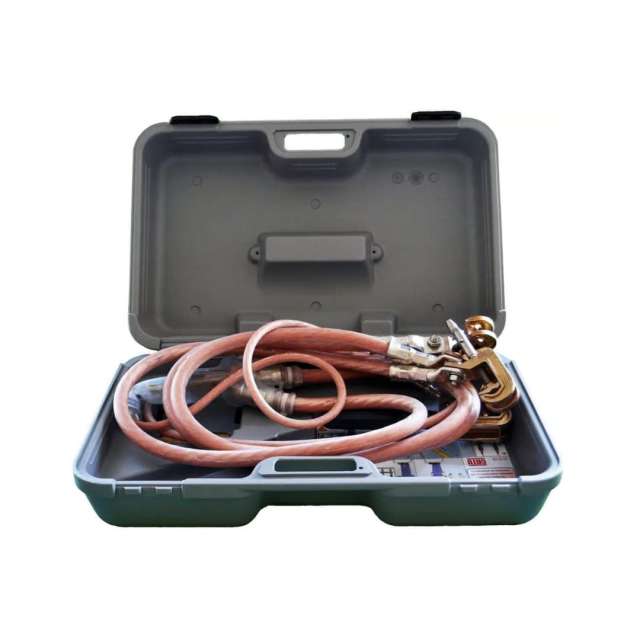

• Dimensiones aproximadas del maletín: 670 × 420 × 200 mm
• Peso aproximado: 4,8 kg

Aplicaciones típicas

• Intervenciones en subestaciones de media tensión donde es necesario realizar una puesta a tierra temporal en barras, transformadores, líneas u otros elementos.
• Trabajo de mantenimiento en cuadros eléctricos MV, donde se deben asegurar los conductores ante posibles energizaciones accidentales.
• Instalaciones con necesidad de “puesta a tierra” portátil y cortocircuito temporal seguro en puntos fijos.
• Parte del kit de seguridad de operación eléctrica para cumplir normativas de puesta a tierra antes de intervenir.

Ventajas destacadas

• Alta capacidad de corriente de cortocircuito (20 kA), lo que permite una cobertura robusta en instalaciones MV comunes.
• Kit “listo para usar”: incluye pinzas, cables, maletín, lo que facilita su implementación en campo.
• Aislamiento de silicona y cables extra-flexibles mejoran la manejabilidad en espacios exigentes.
• Marca reconocida en el ámbito de seguridad eléctrica, lo que aporta respaldo técnico y confiabilidad.
• Cumplimiento de norma IEC 61230, importante para asegurar equipamiento homologado.

Consideraciones / recomendaciones de uso

• Confirmar que el punto fijo de conexión tiene diámetro compatible con la pinza (20 mm en este caso) o que se dispone del adaptador necesario.
• Verificar que la capacidad de 20 kA/1s es adecuada para la instalación en la cual se va a usar. Si la instalación exige mayor capacidad, considerar un modelo superior (por ejemplo MT-1920 de 30 kA).
• Asegurar que los cables están en buen estado, sin daño en el aislamiento de silicona, y que las pinzas hacen buen contacto metálico limpio.
• Transporte y almacenamiento: proteger el maletín de golpes fuertes y humedad, ya que aunque es portátil, el equipo debe conservar sus propiedades de aislamiento y contactos.
• Capacitación del personal: aunque es “plug & play”, el personal debe estar familiarizado con procedimientos de puesta a tierra, cortocircuito, uso de equipos de seguridad complementarios (PPE, varas de aislamiento, etc.).
• Verificar la fecha de calibración, mantenimiento o verificación del equipo, según política de seguridad de la empresa.

Accesorios aterramiento temporal tipo araña puesta a tierra y cortocircuito CATU MT-1910

• 3 pinzas para punto fijo con diámetro de 20 mm (modelo MT1911E) con acoplamiento tipo bayoneta
• 1 pinza “Malt pliers” o equivalente para conexión a tierra
• 3 cables de cobre aislados con silicona extra-flexible de sección 95 mm², longitud aproximadamente 1,5 m
• 1 cable de cobre de sección 35 mm², longitud aproximadamente 2,5 m

Especificaciones aterramiento temporal tipo araña puesta a tierra y cortocircuito CATU MT-1910

Capacidad de cortocircuito: 20 kA durante 1 segundo.
Tipo de instalación: Puntos fijos (fixed points) — adecuado para barras, subconductores, conexiones permanentes de media tensión (Ø 20 mm en rango MT-2951).
Composición del kit:

3 pinzas para puntos fijos (modelo MT1911-E) con acoplamiento tipo bayoneta, diámetro 20 mm.

1 pinza “Malt pliers” (modelo MT1911) u equivalente para conexión a tierra.

3 cables de cobre aislados en silicona extra flexible, sección 95 mm², longitud ~1,5 m.

1 cable de cobre aislado, sección 35 mm², longitud ~2,5 m.
Dimensiones del maletín: 670 × 420 × 200 mm.
Peso aproximado: 4,8 kg.
Otras características: Entregado en estuche/plástico rígido; cables con aislamiento extra-flexible para facilitar maniobras; ideal para mantenimiento de instalaciones de media tensión.
