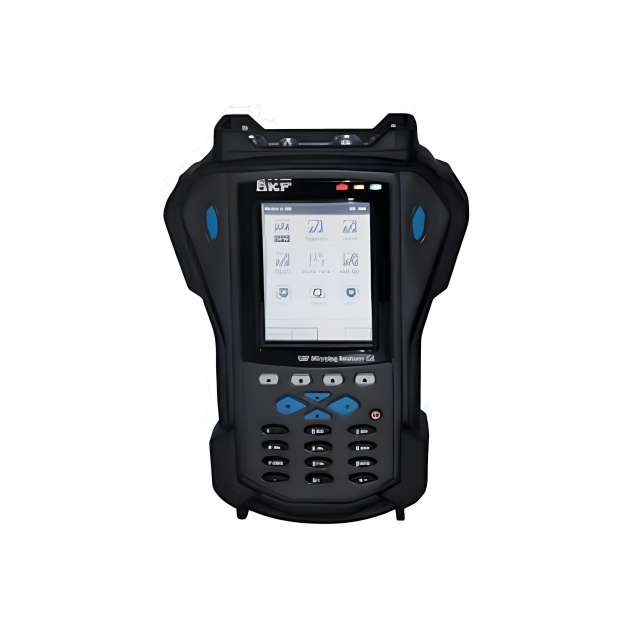

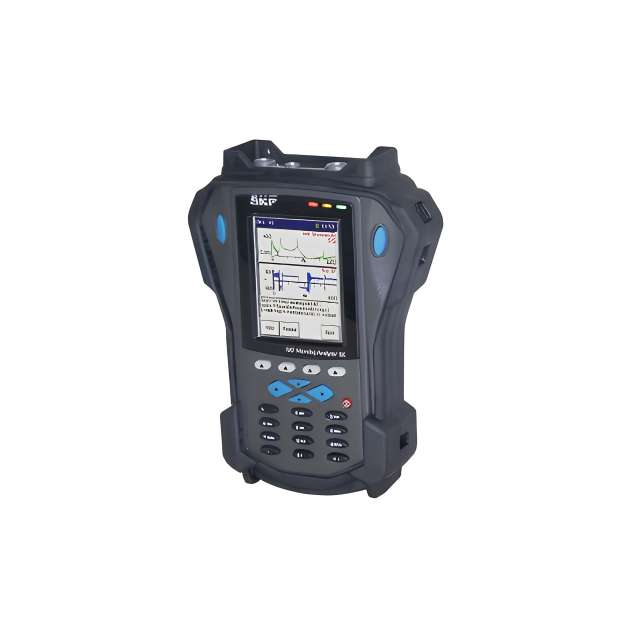

Arriendo Medidor de Vibraciones FFT Portátil SKF Microlog GX CMXA75

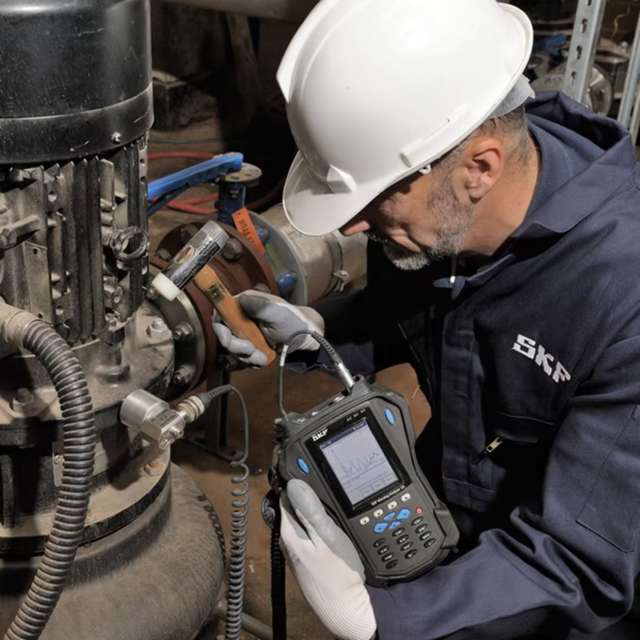

Es un instrumento portátil y robusto que permite medir, registrar y analizar vibraciones mecánicas en equipos rotativos, facilitando la detección temprana de fallas como desbalanceo, desalineación, defectos en rodamientos y problemas estructurales.
Su arquitectura multicanal (hasta 2 canales) y capacidad de medición triaxial permiten capturar información dinámica compleja con alta precisión. Integra análisis FFT avanzado, formas de onda en el tiempo, fase y envolvente, lo que lo posiciona como una herramienta completa para diagnóstico en terreno.
Además, su diseño modular permite incorporar funciones especializadas como:
- Run-up / Coast-down (análisis en arranque y parada)
- Balanceo dinámico
- FRF (análisis modal)
- Registro de datos dinámicos (data recorder)
- Spindle Test
- Conformance Check
- Idler Sound Monitor
Todo esto se complementa con su integración al software SKF @ptitude Analyst, permitiendo gestionar rutas de inspección, tendencias y análisis históricos.

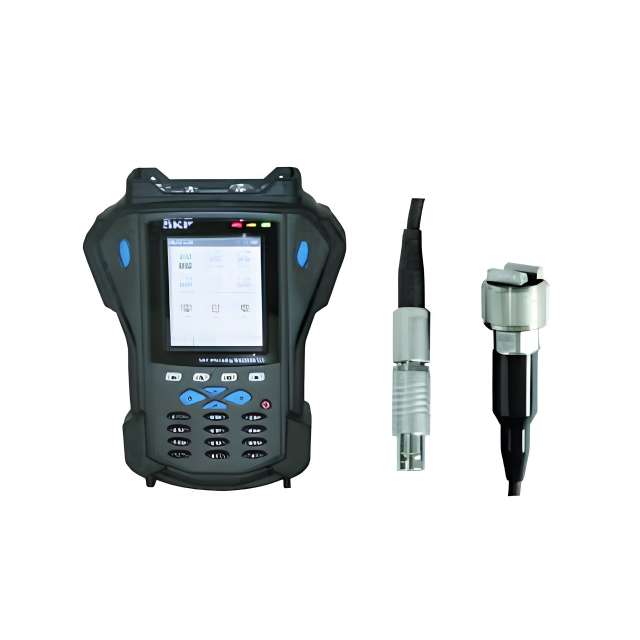

Accesorios Medidor de Vibraciones FFT Portátil SKF Microlog GX CMXA75
Sensores y medición
- Acelerómetro industrial (generalmente ICP / IEPE)
- Cable de conexión para sensor de vibración
- Punta de contacto / base magnética para acelerómetro
- Sensor de referencia (tacómetro o trigger)
Alimentación
- Batería recargable inteligente
- Cargador de batería / fuente de alimentación
Comunicación y transferencia
- Cable USB para conexión a PC
- Tarjeta SD (almacenamiento de datos)
Transporte y protección
- Maleta de transporte industrial (tipo rugged)
- Correa o arnés de uso en terreno
Software
- Licencia de software SKF @ptitude Analyst
- Drivers y utilidades de conexión
Especificaciones Medidor de Vibraciones FFT Portátil SKF Microlog GX CMXA75
Arquitectura y procesamiento
- Tipo: Colector de datos / analizador FFT portátil
- Procesador: Marvell PXA320 ~806 MHz
- Sistema operativo: Windows Embedded CE 6.0
- Memoria interna:
- RAM: 128 MB
- Flash: 128 MB (≈4000 espectros)
- Expansión: Tarjeta SD
Canales y medición
- Configuración: 2 canales
- Entrada triaxial: Sí (medición simultánea)
- Tacómetro: Entrada independiente
- Tipos de medición:
- Vibración (aceleración, velocidad, desplazamiento)
- Señales de proceso
- Rango frecuencia: hasta 40 kHz (según modelo)
Análisis FFT y capacidades dinámicas
- Resolución FFT: hasta 25.600 líneas
- Análisis disponibles:
- Espectro FFT
- Forma de onda en el tiempo
- Fase y órbita
- Envolvente (detección de fallas en rodamientos)
- Filtros: múltiples rangos (ej. 5 Hz – 40 kHz)
- Trigger: interno o externo configurable
Funcionalidades avanzadas (modulares)
- Run-up / Coast-down
- Balanceo dinámico (1 y 2 planos)
- FRF (Frequency Response Function)
- Data Recorder
- Spindle Test
- Conformance Check
- Idler Sound Monitor
Interfaz y operación
- Pantalla: Color VGA 320×240
- Interfaz usuario: gráfica intuitiva
- Automatización: hasta 12 mediciones por punto
- Comunicación: USB
- Software: SKF @ptitude Analyst
Condiciones ambientales
- Temperatura operación: -10 a 50 °C
- Temperatura almacenamiento: -20 a 60 °C
- Humedad: hasta 95% sin condensación
- Protección: IP65 (polvo y salpicaduras)
- Resistencia: caídas hasta 2 m
Alimentación
- Batería: inteligente recargable
- Autonomía: ≈ 8 horas de operación continua
Dimensiones y construcción
- Carcasa: industrial de alta resistencia
- Dimensiones aprox.: 186 × 93 mm
- Peso: ~1.6 kg
