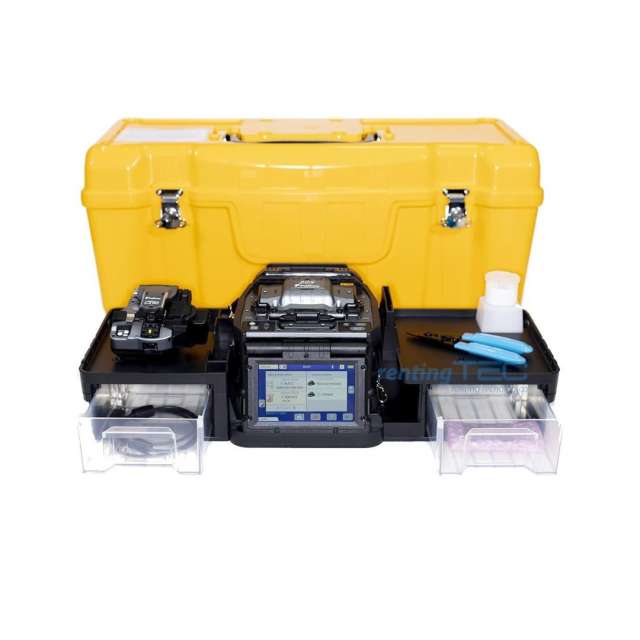

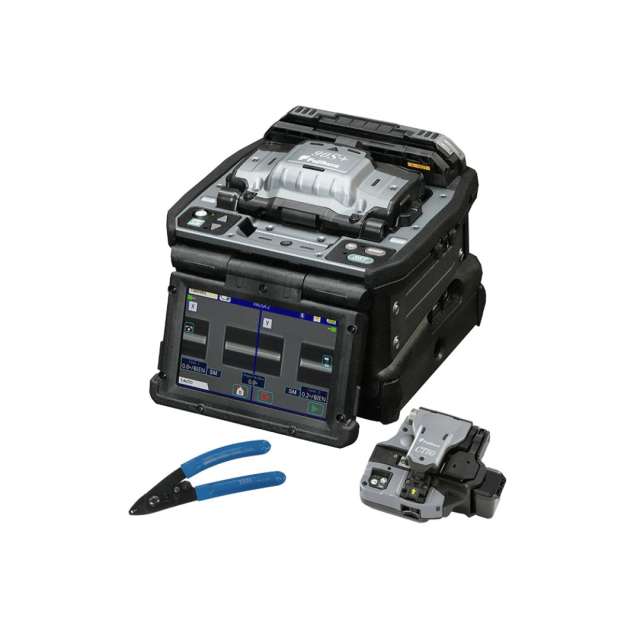

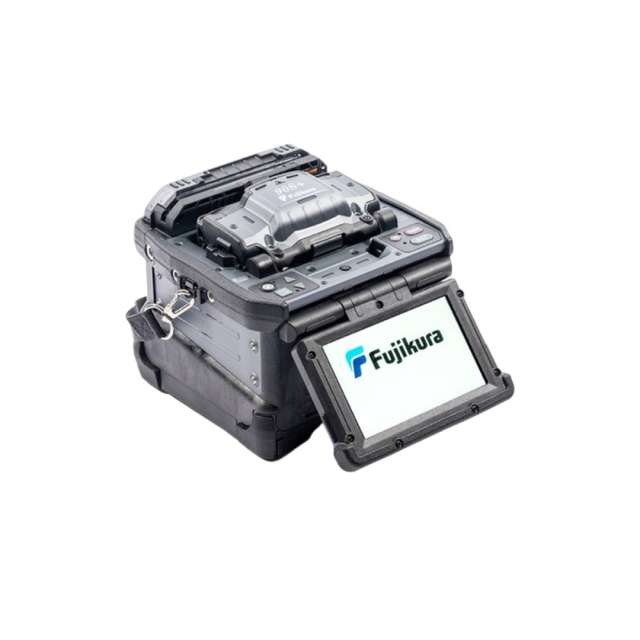

Termofusionadora de Fibra Óptica Monomodo y Multimodo Fujikura 90S+ más Kit de Corte CT50

Descripción General

El kit Fujikura 90S+ con cortadora CT50 es una solución profesional para empalmes de fibra óptica de alta precisión, diseñada para uso de campo, instalaciones complejas como redes de larga distancia, OSP (exterior) y entornos exigentes. Incluye una empalmadora de fusión de alineamiento por núcleo («core alignment») y una cortadora de fibra óptica CT50 integrada, lo que permite gestionar tanto el corte como el empalme de la fibra en una misma plataforma.

Principales Características Técnicas y Operativas

• Método de alineamiento: alineamiento por núcleo (core alignment), lo que permite una mayor precisión en el empalme.
• Compatibilidad de fibras: trabaja con fibras tanto monomodo como multimodo, adaptándose a distintos diámetros (por ejemplo cladding de 80-150 µm).
• Software de control inteligente: el equipo analiza automáticamente la condición del corte de la fibra, el brillo de la fibra durante la fusión y discrimina el tipo de fibra para aplicar parámetros óptimos (“Active Fusion Control”).
• Gestión de la cortadora: la cortadora CT50 del kit se comunica inalámbricamente con la empalmadora; mediante la tecnología “Active Blade Management” el sistema puede rotar automáticamente la cuchilla cuando detecta desgaste, gestionar la vida útil de la cuchilla y avisar al usuario cuando cambiarla o ajustarla.
• Tiempo de operación reducido: gracias a elementos automáticos como protector de viento automático, abrazaderas universales para fibra suelta y envoltura óptima de la funda de protección, permite reducir significativamente el tiempo de procesamiento frente a modelos anteriores.
• Batería de alto desempeño: el kit permite realizar aproximadamente 300 ciclos de “empalme + calefacción” con una sola carga de batería.
• Diseño de campo: tamaño compacto (aproximadamente 170 × 173 × 150 mm sin proyecciones) y peso moderado (~2.8 kg incluyendo batería), lo que lo hace adecuado para uso móvil. Asimismo, soporta rangos de temperatura de operación de -10 °C a +50 °C (aproximadamente).
• Interfaz moderna: pantalla táctil de 5″ (u ≈ 4.9″ dependiendo de la región) con aumento de 200-320× para visualizar el núcleo de la fibra, conexión USB, opciones de comunicación inalámbrica (Bluetooth) para gestión de datos y modos de empalme/ calefacción guardables (por ejemplo 100 modos de empalme, 30 modos de calefacción).
• Alta calidad en el empalme: pérdidas promedio bajas (por ejemplo ~0.02 dB en fibra monomodo tipo G.652), y tiempos de empalme rápidos (por ejemplo ~7-9 segundos en modo “SM FAST”).
• Incluye: empalmadora 90S+, cortadora CT50, batería recargable, adaptador AC, cables, kit de electrodos de repuesto, abrazaderas estándar, maletín/transporte, y todos los accesorios necesarios para instalación de campo (según versión del kit).

Ventajas para tu Aplicación

• Al incluir la cortadora CT50, tienes un flujo completo: corte de fibra + empalme + protección, lo que reduce la necesidad de múltiples equipos y optimiza tiempos en terreno.
• La compatibilidad tanto con monomodo como multimodo te da flexibilidad si trabajas distintos tipos de red (torre, exterior, interior, drop, backbone).
• Alta automatización (análisis de corte, ajuste de arco, gestión cuchilla) reduce errores operativos y retrabajos, mejorando productividad y calidad de instalación.
• Diseño compacto y batería robusta permiten llevar el kit al terreno sin gran carga logística.
• Calidad de empalme superior hace que sea adecuado para aplicaciones exigentes donde la pérdida óptica y fiabilidad son críticas (por ejemplo redes de telecomunicaciones, OSP, fibra de larga distancia).

Consideraciones Importantes

• Verifica que la versión que compras efectivamente incluye la cortadora CT50; en algunas regiones puede haber versiones “solo empalmadora” sin cortadora.
• Asegúrate del soporte y disponibilidad de repuestos en Chile (cuchillas CT50, electrodos, abrazaderas, batería) para evitar tiempos muertos.
• Comprueba que los modos de protección, longitud de funda, tipos de fibra coating/cladding que necesitarás estén cubiertos por la ficha técnica de tu región.
• Aunque el peso y tamaño son moderados para campo, sigue siendo un equipo especializado: ten en cuenta transporte, condiciones de trabajo y mantenimiento.
• Entrena al personal en el uso de funciones automáticas (gestión de cuchilla, análisis de corte, modos de empalme) para aprovechar al máximo el equipo.

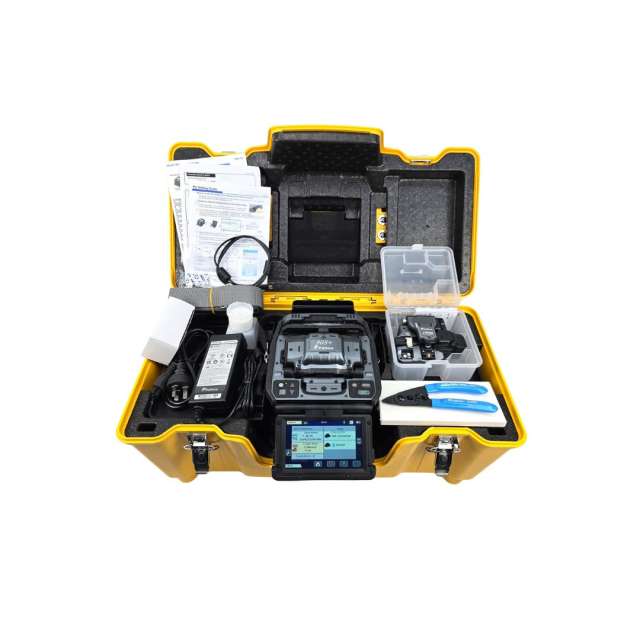

Accesorios Termofusionadora de Fibra Óptica Monomodo y Multimodo Fujikura 90S+ con Kit de Corte CT50

• Empalmadora Fujikura 90S+.
• Cortadora CT50 con Bluetooth.
• Batería recargable.
• Fuente de alimentación AC y cable.
• Juego de electrodos de repuesto.
• Abrazaderas universales para fibras.
• Bandeja de trabajo y maletín de transporte.
• Manual de usuario y kit de limpieza.

Especificaciones Termofusionadora de Fibra Óptica Monomodo y Multimodo Fujikura 90S+ con Kit de Corte CT50

• General

Método de alineamiento: Alineamiento por núcleo (Core Alignment).

Tipo de fibra aplicable: Monomodo (SM) y Multimodo (MM).

Cantidad de fibras: 1 (fibra simple).

Diámetro del revestimiento (cladding): 80 µm – 150 µm.

Diámetro máximo del recubrimiento (coating): Hasta 3 000 µm.

Longitud de corte (cleave length): 5 – 16 mm (dependiendo del tipo de fibra).

Tipo de manguito protector: Termorretráctil (heat-shrinkable sleeve) hasta 66 mm de longitud.

• Rendimiento

Pérdida típica de empalme:

Fibra G.652 (SM): ≈ 0.02 dB.

Fibra G.651 (MM): ≈ 0.01 dB.

Tiempo de empalme: 7 – 9 segundos (modo SM FAST).

Tiempo de calefacción del manguito: 9 – 10 segundos (modo 60 mm Slim).

Fuerza de prueba de tensión: ≈ 2 N.

Vida útil de electrodos: ≈ 5 000 empalmes.

Número de programas: 100 modos de empalme / 30 modos de calefacción.

• Pantalla e interfaz

Pantalla: Táctil TFT LCD de 5 pulgadas.

Aumento visual: 200 – 320× según orientación.

Conectividad: USB y Bluetooth para control de la cortadora CT50 y transferencia de datos.

Idiomas: Múltiples (incluye español).

• Cortadora CT50 (incluida)

Tipo: Cortadora automática de fibra óptica de precisión.

Gestión activa de cuchilla: Rotación automática al detectar desgaste.

Comunicación: Bluetooth con la 90S+ para reportar estado y vida útil de la cuchilla.

Capacidad: Hasta 48 000 cortes por cuchilla.

Longitud de corte ajustable: 5 – 20 mm.

• Batería y energía

Tipo: Ion de litio reemplazable.

Capacidad: 14.4 V / 6 380 mAh.

Autonomía: ≈ 300 ciclos de empalme + calefacción por carga.

Tiempo de carga: ≈ 3.5 horas.

Alimentación externa: 100 – 240 V AC (50/60 Hz).

• Dimensiones y peso

Dimensiones: 170 mm (An) × 173 mm (Pr) × 150 mm (Al).

Peso (con batería): ≈ 2.8 kg.

• Condiciones ambientales

Temperatura de operación: –10 °C a +50 °C.

Temperatura de almacenamiento: –40 °C a +80 °C.

Humedad relativa: 0 – 95 % sin condensación.

Altitud máxima de operación: Hasta 5 000 m sobre el nivel del mar.
