Arriendo Certificadora Reflectómetro OTDR de Fibra Óptica Grandway FHO5000-MD22

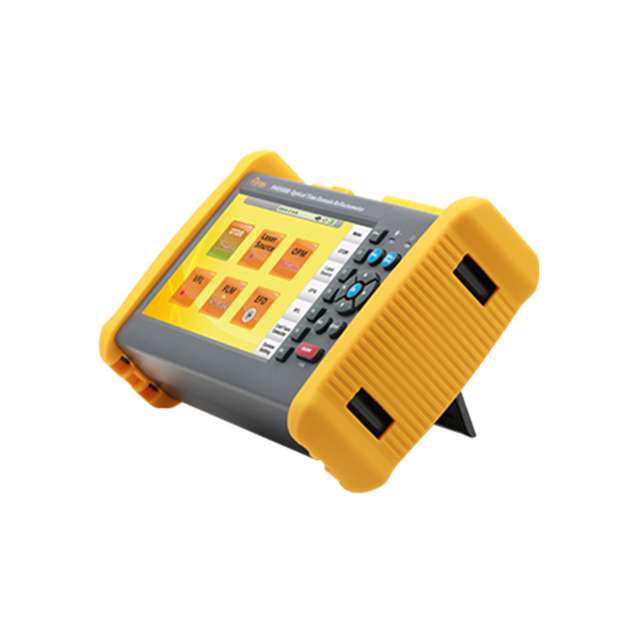

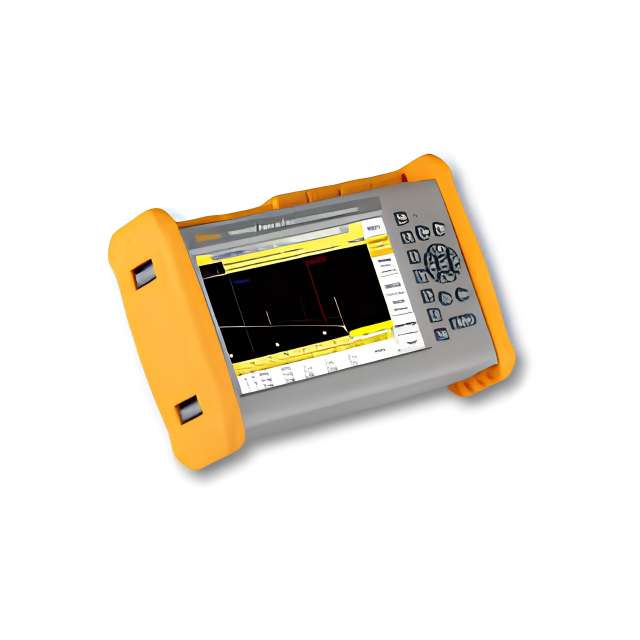

El GRANDWAY FHO5000‑MD22 es un reflectómetro óptico en el dominio del tiempo (OTDR) portátil y multifunción. Está diseñado para instalar, certificar, mantener y localizar averías en redes de fibra óptica tanto multimodo como monomodo.
Características principales:
- Longitudes de onda: 850/1300 nm para fibra multimodo y 1310/1550 nm para monomodo.
- Rango dinámico: 19/21 dB en multimodo y 40/38 dB en monomodo.
- Zona muerta: aproximadamente 1,2/8 m en multimodo y 1/4 m en monomodo.
- Alcance seleccionable: hasta 240 km en monomodo.

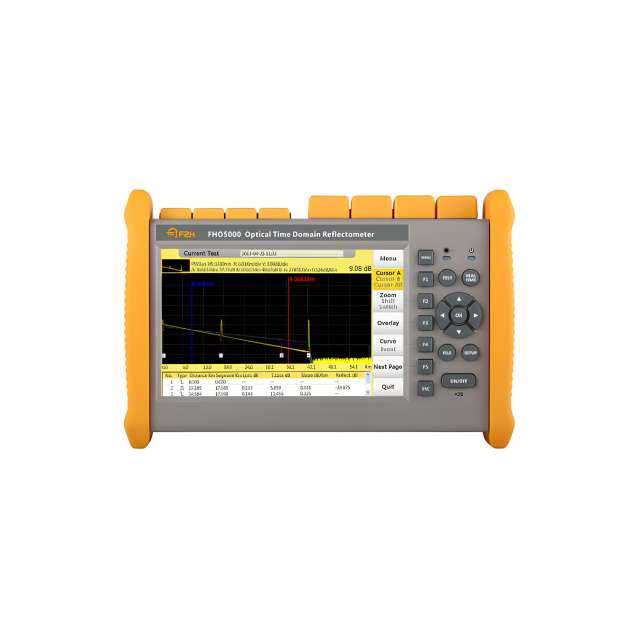

- Pantalla: TFT LCD en color de 7 pulgadas; la versión táctil puede ser opcional.
- Modos de medición: prueba automática con un botón, prueba en tiempo real y mapa gráfico de eventos del enlace.
- Resolución de pérdidas: 0,001 dB.
- Conectividad: puerto Ethernet RJ‑45 y tres puertos USB.
- Autonomía: batería de litio de 7,4 V/4,4 Ah, con alrededor de seis horas de funcionamiento.
- Construcción portátil: aproximadamente 253 × 168 × 73,5 mm y 1,5 kg con batería.
- Funciones opcionales: medidor de potencia óptica, fuente láser, localizador visual de fallas, Wi‑Fi y microscopio de fibra.
En resumen, destaca por integrar mediciones de fibra monomodo y multimodo en un solo equipo, lo que lo hace apropiado para centros de datos, cableado de edificios, redes metropolitanas y mantenimiento de enlaces de telecomunicaciones.

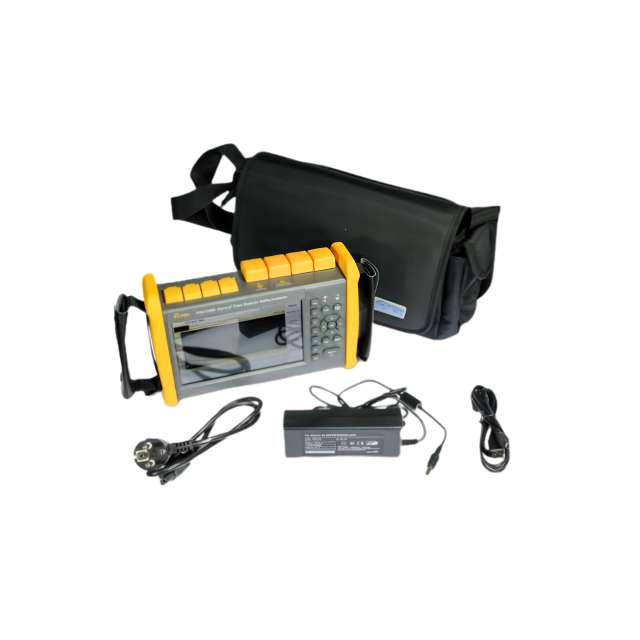

Accesorios Reflectómetro OTDR Certificador de Fibra Óptica Grandway FHO5000-MD22
- Unidad principal OTDR
- Batería recargable de litio
- Adaptador y cable de alimentación
- Cable USB
- Correa de muñeca
- Bolsa de transporte
Especificaciones Reflectómetro OTDR Certificador de Fibra Óptica Grandway FHO5000-MD22
Parámetros OTDR
Fibra monomodo (SM)
- Longitudes de onda
850/1300 nm
- Rango dinámico
19/21 dB
- Zona muerta de evento/atenuación
1,2/8 m
- Rangos de distancia
500 m a 10 km en 850 nm; hasta 80 km en 1300 nm
- Anchos de pulso
Desde 3 ns; hasta 1–2 µs según la longitud de onda
Fibra multimodo (MM)
- Longitudes de onda
1310/1550 nm
- Rango dinámico
40/38 dB
- Zona muerta de evento/atenuación
1/4 m
- Rangos de distancia
100 m, 500 m, 2, 5, 10, 20, 40, 80, 120, 160 y 240 km
- Anchos de pulso
De 3 ns a 20 µs
Rendimiento de medición
- Resolución mínima de muestreo
0,05 m
- Puntos de muestreo
Hasta 128 000
- Linealidad
≤0,05 dB/dB
- Umbral de pérdida
0,01 dB
- Resolución de pérdida
0,001 dB
- Resolución de distancia
0,01 m
- Precisión de distancia
±(1 m + distancia × 3 × 10⁻⁵ + resolución de muestreo), sin considerar la incertidumbre del índice de refracción
- Almacenamiento
Más de 160 000 trazas
- Localizador visual de fallas (VFL)
10 mW, continuo/2 Hz
Características físicas y ambientales
- Pantalla TFT LCD en color de 7 pulgadas; pantalla táctil opcional.
- Interfaces: RJ‑45, dos USB tipo A y un USB tipo B.
- Batería de litio: 7,4 V / 4,4 Ah.
- Autonomía aproximada: 6 horas.
- Temperatura de operación: −10 a +50 °C.
- Temperatura de almacenamiento: −20 a +70 °C.
- Humedad: hasta 95 %, sin condensación.
- Dimensiones: 253 × 168 × 73,5 mm.
- Peso: aproximadamente 1,5 kg, incluida la batería.
- Modos de trabajo: prueba automática, medición en tiempo real y mapa gráfico de eventos de la fibra.
- Opcionales: medidor de potencia, fuente óptica, Wi‑Fi, microscopio de fibra y adaptadores SC/LC.
