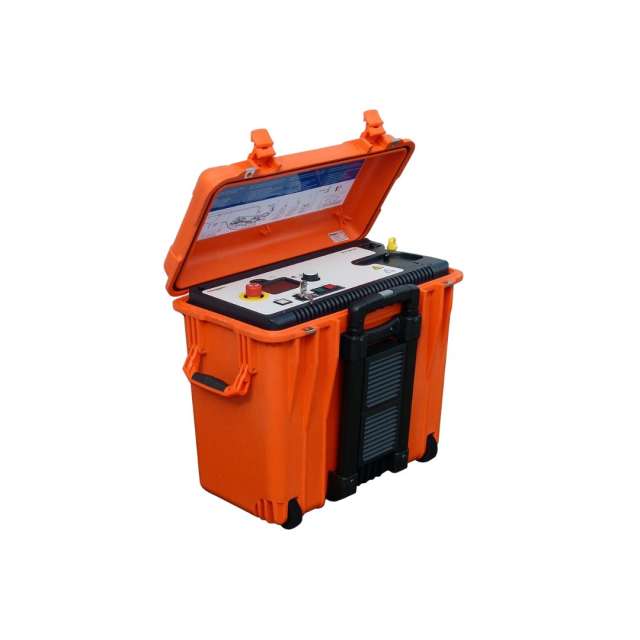

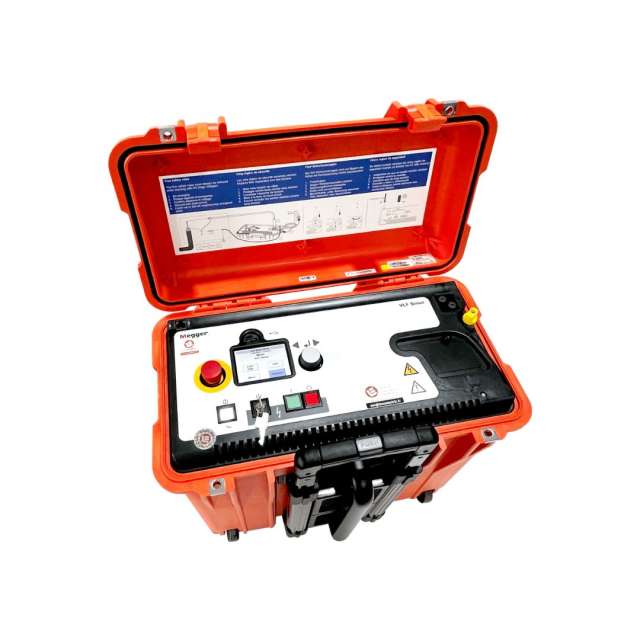

Arriendo Megger VLF Sinus 34 kV
El Megger VLF Sinus 34 kV es un equipo de prueba de alta tensión de muy baja frecuencia (VLF – Very Low Frequency) diseñado para realizar ensayos de resistencia dieléctrica, diagnóstico y prueba de cables de media tensión con una tensión de salida senoidal pura y controlada. Es una de las soluciones más versátiles de Megger para mantenimiento predictivo y pruebas de aceptación en terreno.
⚙️ Descripción técnica general
El VLF Sinus 34 kV genera una tensión alterna senoidal de hasta 34 kV pico (24 kV RMS) a frecuencias muy bajas (generalmente 0.01 Hz, 0.02 Hz, 0.1 Hz), lo que permite probar cables largos sin requerir una fuente de corriente elevada.
Su principio de funcionamiento reduce considerablemente el esfuerzo dieléctrico sobre el sistema comparado con pruebas DC, y además permite integrar métodos de diagnóstico avanzados como medición de descargas parciales (PD) y factor de disipación (tan δ).
🔋 Características principales
- Tensión de salida máxima: 0 – 34 kV pico (24 kV RMS)
- Frecuencia de prueba: 0.01 Hz / 0.02 Hz / 0.1 Hz
- Forma de onda: senoidal pura (no rectangular)
- Tipo de prueba:
- Pruebas de aceptación (comisionamiento)
- Pruebas de mantenimiento en campo
- Diagnóstico de cables de potencia de media tensión
- Capacidad de carga: hasta aprox. 5 µF (dependiendo de la frecuencia seleccionada)
- Modo de operación: totalmente automático o manual con control digital
- Pantalla y registro: interfaz gráfica con almacenamiento de resultados e impresión de reportes
- Conectividad: compatible con software de análisis Megger y módulos externos PD / Tan Delta
- Protecciones: detección de sobrecorriente, descarga automática y bloqueo de seguridad
- Diseño: sistema modular y transportable, optimizado para trabajos en terreno
🧰 Aplicaciones típicas
- Pruebas de cables de media tensión (XLPE, EPR, PILC)
- Verificación de empalmes y terminaciones nuevas
- Diagnóstico de envejecimiento o daño en aislamiento
- Ensayos de tan δ y descargas parciales en conjunto con módulos VLF Sinus + TD o + PD
- Pruebas de transformadores de corriente y aislamiento de motores industriales
🏗️ Ventajas destacadas
- Forma de onda senoidal pura, ideal para diagnósticos precisos.
- Alta compatibilidad con equipos de medición complementarios de Megger.
- Peso reducido y diseño modular para uso en campo.
- Registro digital completo de pruebas para trazabilidad y reportes técnicos.
- Cumple con normas IEC 60502-2, IEC 60060-3, IEEE 400-2.
Especificaciones Megger VLF Sinus 34 kV
Salida de tensión
- Onda senoidal VLF: 0 … 24 kV RMS / 0 … 34 kV pico
- Tensión DC: ± 0 … 34 kV
- Voltaje rectangular (VLF rectangular): 0 … 34 kV
- Precisión de la tensión: ± 1 %
- Resolución de tensión: 0,1 kV
Corriente de salida / medición
- Rango de medición de corriente: 0 … 14 mA
- Precisión de la corriente: ± 1 %
- Resolución de la corriente: 1 µA
Frecuencia y capacidad de carga
- Rango de frecuencia: 0,01 Hz … 0,1 Hz (con ajuste automático)
- Capacidad máxima de carga admitida (cable / carga capacitiva):
• ~0,6 µF a 0,1 Hz con 24 kV RMS
• ~5 µF a 0,01 Hz con ~21 kV RMS
Alimentación eléctrica
- Voltaje de entrada: 100 V … 260 V AC, 50/60 Hz
- Consumo aproximado: 400 VA
Pruebas de manto / cubierta (sheath)
- Prueba de manto: 0 … 5 kV AC / 0 … 10 kV DC
- Localización de fallas en manto (sheath fault pinpointing): 0 … 5 kV AC / 0 … 10 kV DC, con modos de pulso 1:3 y 1:4
Protección & seguridad
- Monitor de circuito de toma de tierra (earth loop)
- Descarga automática del objeto bajo prueba
- Detección de ruptura (“breakdown detection”) para detener la prueba si la corriente de carga es excesiva
- Reconocimiento de carga (resistiva, capacitiva)
Condiciones ambientales y mecánicas
- Dimensiones: 520 × 450 × 300 mm
- Peso: ~ 25 kg
- Clase de protección / grado: operación IP 20 / transporte IP 54
- Temperatura de operación: –20 °C … +55 °C
- Temperatura de almacenamiento: –25 °C … +70 °C
Características adicionales
- Funciona en ciclo continuo
- Operación con un solo botón
- Diseño portátil, robusto y optimizado para uso en campo
- Compatibilidad con módulos de diagnóstico adicionales (por ejemplo tan δ, descargas parciales)
- Registro / reporte de resultados mediante USB
