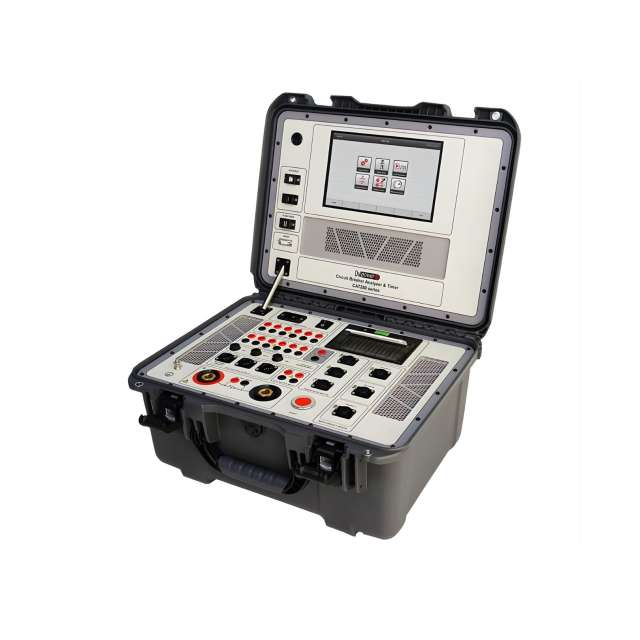

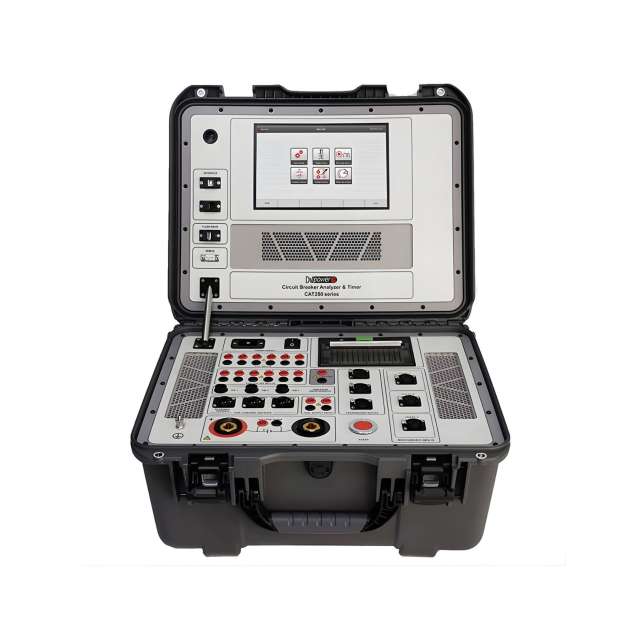

Analizador y Temporizador de Interruptores de Potencia DV Power CAT250
Marca:
DV Power
Modelo:
CAT250
Analizador y Temporizador de Interruptores de Potencia DV Power CAT250
DV Power CAT250 es un analizador y temporizador de interruptores de potencia (circuit breakers) diseñado para evaluar su condición mecánica y eléctrica en subestaciones de media y alta tensión
Días de arriendo:
$430.000 + IVA
Precio neto por día:
$430.000
Garantía requerida: $40.000.000
Equipo con calibración al día
Productos complementarios para tu arriendo
Descripción
Accesorios del Equipo
Especificaciones Técnicas
Documentos
Videos
Descripción
Arriendo Analizador de Interruptores de poder DV Power CAT250
Es un equipo portátil (stand-alone o controlado por PC) que permite realizar pruebas completas a interruptores, midiendo parámetros clave como tiempos de operación, sincronización entre polos, corrientes de bobina y comportamiento mecánico.
⚡ Característicias Principales
- Medición de tiempos de apertura/cierre y sincronización
- Análisis de corrientes, tensiones y resistencia de bobinas
- Evaluación del movimiento del interruptor (velocidad, recorrido, rebote)
- Opcionalmente incluye micro-ohmímetro hasta 500 A
- Interfaz pantalla táctil para operación en terreno
- Cumple normas como IEC y IEEE para pruebas de interruptores
Accesorios
Accesorios Analizador de Interruptores de poder DV Power CAT250
🧰 Accesorios estándar (uso básico en terreno)
- Software DV-Win (PC)
- Control del equipo, adquisición de datos y análisis de resultados
- Cables de contactos principales
- Para medición de tiempos de apertura/cierre
- Cables de contactos auxiliares
- Para monitoreo de señales auxiliares
- Cables de control de bobinas (OPEN/CLOSE)
- Activación de bobinas de disparo y cierre
- Cable USB / Ethernet
- Comunicación con PC
- Cable de tierra
- Seguridad y referencia durante pruebas
- Maleta de transporte
- Protección para trabajo en subestaciones
🔌 Accesorios de medición y expansión
- Transductores de movimiento + kits de montaje
- Medición de recorrido, velocidad y rebote
- Pinzas de corriente (AC/DC)
- Medición de corriente de bobinas o línea
- Sensores de vibración (opcional)
- Diagnóstico mecánico no invasivo
- Cables de extensión
- Para configuraciones en interruptores grandes
⚡ Módulos y accesorios avanzados
- Micro-ohmímetro (200 A / 500 A)
- Medición de resistencia estática y dinámica (DRM)
- Módulo BSG (Both Sides Grounded)
- Pruebas en interruptores GIS o condiciones especiales
- Impresora térmica
- Reportes en terreno
Especificaciones
Especificaciones Analizador de Interruptores de poder DV Power CAT250
🔌 Alimentación
- Entrada AC: 90 – 264 V
- Frecuencia: 50 / 60 Hz
⏱️ Medición de tiempos
- Resolución:
- 0.025 ms (hasta 1 s)
- 0.1 ms (hasta 2 s)
- 1 ms (hasta 20 s)
- 10 ms (hasta 200 s)
- Precisión: ±0.05% de la lectura ± resolución
🔄 Canales de contactos principales
- Cantidad: hasta 12 canales
- Voltaje circuito abierto: 20 V DC
- Corriente de cortocircuito: 50 mA
- Medición de tiempos y resistencias de contactos principales y resistencias de preinserción
🔘 Entradas auxiliares
- Cantidad: 6 canales (aislados galvánicamente)
- Configurables:
- Contactos secos (24 V DC, 5 mA)
- Contactos húmedos (hasta 300 V DC / 250 V AC)
- Protección contra sobrecorriente y sobretensión
⚡ Control de bobinas
- Canales: 6 (3 apertura + 3 cierre)
- Salida máxima: 300 V DC
- Corriente máxima: 35 A
- Control independiente de bobinas OPEN/CLOSE
📊 Canales analógicos
- Voltaje: rangos seleccionables
- ±1 V
- ±5 V
- ±60 V
- ±300 V (AC/DC)
- Permiten medir:
- Corrientes AC/DC
- Voltaje de batería
- Resistencia de bobinas
- Señales analógicas externas
🔋 Medición de corriente de bobina
- Hasta 35 A AC/DC (simultáneo en 3 bobinas)
📈 Medición de movimiento (transductores)
- 3 canales de transductor
- Parámetros medidos:
- Desplazamiento
- Velocidad
- Overtravel
- Rebound
- Contact wipe
🎯 Medición de vibración
- 3 canales de vibración
- Diagnóstico no invasivo de contactos
🔧 Micro-ohmímetro
- Corriente: hasta 200 A o 500 A DC
- Medición:
- Resistencia estática
- Resistencia dinámica (DRM)
🖥️ Interfaz y control
- Pantalla: táctil color 10.1”
- Operación:
- Stand-alone
- Control por PC (software DV-CB)
🔗 Comunicación
- USB
- Ethernet
- Exportación directa a pendrive
🧪 Funciones de prueba
- Timing de interruptor (hasta 12 contactos)
- Sincronización de polos
- First trip test
- Medición de resistencia dinámica y estática
- Medición de tensión mínima de disparo (opcional)
- Prueba BSG (Both Sides Grounded)
- Análisis de corriente, voltaje y motor
🧠 Modos de operación
- O, C, CO
- O-C, C-O
- O-C-O
- Reclose (O-0.3s-C)
