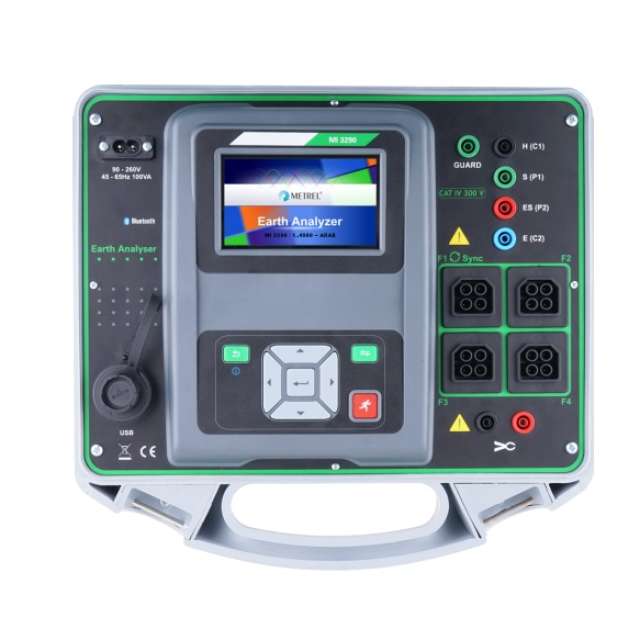

Arriendo de Equipo Telurómetro Metrel Mi3290GX
Este equipo le ofrece una solución global a sus necesidades de pruebas de resistividad del terreno, de resistencia de mallas de puesta a tierra instaladas (sin necesidad de desconexión) y tensiones de paso y contacto (hasta 200mA). Podrá realizar pruebas de dimensionamiento de mallas proyectadas (resistividad) al medir con el método de Schlumberger o Wenner con resultados directos del Rho (ρ) en la pantalla del equipo (sin necesidad cálculos posteriores). También puede medir la comprobación de una malla de tierra existente (resistencia) a través del método de caída de potencial o del 62% usando picas. Además, si el terreno no le permite enterrar estacas, puede realizar pruebas en mallas instaladas con pinzas especiales de corriente y pinzas de voltaje.
Características principales
- Métodos de Medición: Mediciones de resistencia de tierra utilizando métodos de 2, 3 y 4 polos, métodos de pinzas, y mediciones de resistencia de tierra específica con los métodos Wenner y Schlumberger.
- Resistencia de tierra: Medición por métodos de 2, 3, y 4 polos.
- Resistencia de tierra selectiva: Utilizando pinza y estacas.
- Resistencia de tierra específica: Métodos Wenner y Schlumberger.
- Mediciones de corriente: Utilizando pinzas flexibles y de hierro.
- Mediciones de baja resistencia: A 7 mA y 200 mA.
- Potencial de tierra y mediciones de contacto y de paso (hasta 200mA).
- Resistencia de tierra de impulso: Simulación de descargas de rayo con ondas de impulso 10/350 µs.
- Análisis de Frecuencia : 55 Hz a 15 kHz, con un modo de alta frecuencia de 25 kHz para una evaluación detallada.
- Modo de Barrido de Impedancia: Evalúa la impedancia de tierra a lo largo de varias frecuencias, mostrando los resultados directamente en la pantalla.
- Comunicación: Mediante USB o Bluetooth para PC.
- Software: Metrel ES Manager PC
- Alimentación: Operable vía suministro eléctrico o batería, con cargador rápido integrado.
- Certificación vigente en laboratorio de calibración con competencias técnicas que cumplen con las exigencias de la Norma NCh-ISO 17025 y el INN
Pruebas de Dimensionamiento de Mallas Proyectadas: Empleando los métodos de Schlumberger o Wenner, el equipo evalúa la resistividad del suelo.
Evaluación de Mallas de Tierra Instaladas: realiza mediciones directas en mallas de tierra ya instaladas para verificar su conformidad y funcionalidad (sin necesidad de desconexión) . Estas pruebas incluyen el método de caída de potencial y el cálculo del 62% para medir la resistencia de tierra efectiva.
Pruebas con Pinzas sin Estacas: Para situaciones donde la introducción de estacas es impracticable o indeseada, el equipo ofrece soluciones de medición utilizando técnicas que no requieren estacas, facilitando las pruebas en entornos con acceso limitado o en superficies duras.

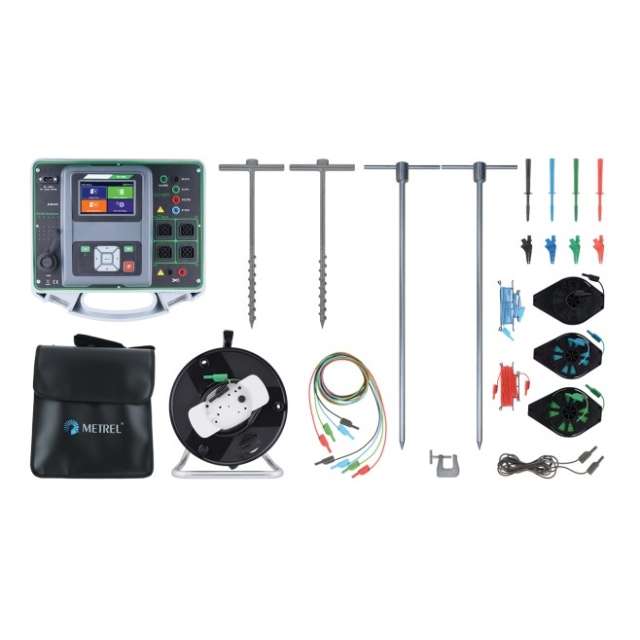

Accesorios del Equipo Telurómetro Digital Metrel Mi3290GX + Kit Torres Eléctricas
- Estación MI3290GX y consola portátil MI3295s.
- 4 Picas de tierra
- Cable de prueba azul 5m y rojo 5m
- Cable de prueba en rollo negro de 50m, verde 50m y azul 50m.
- Juego de puntas cocodrilo, 4 uds
- Caja de transporte para accesorios
- Cable USB y cable de red
- Certificación vigente en laboratorio de calibración con competencias técnicas que cumplen con las exigencias de la Norma NCh-ISO 17025 y el INN
Especificaciones Equipo Telurómetro Metrel Mi3290GX
Funciones de medida principales
- Resistencia de tierra (2-, 3- y 4 polos)
- Resistencia de tierra selectiva (1 pinza)
- Medición de tierra mediante 2 pinzas de hierro
- Resistividad específica de tierra (métodos Wenner y Schlumberger)
- Resistencia de tierra HF (25 kHz, según norma IEEE Std 81)
- Medición de corriente (pinza de hierro o pinza flexible)
- Medición de baja resistencia óhmica: modo 7 mA y 200 mA
- Potencial de tierra
- Medición de “step” y “contact” (tensión de paso y de contacto)
- Medición de resistencia de tierra por impulso 10/350 µs
Rangos y precisión selectos
- Para resistencia de tierra (2-,3-,4-polo): rango desde 0.010 Ω hasta 19.99 kΩ en la banda de 55 Hz a 329 Hz, con precisión típica ±(3 % lectura + 3 dígitos)
- En frecuencia más elevada (659 Hz a 2.63 kHz): 0.00 Ω → 1.999 kΩ con ±5 % lectura + 3 dígitos
- En frecuencia todavía más alta (3.29 kHz a 15 kHz): 0.00 Ω → 199.9 Ω con ±8 % lectura + 3 dígitos
- Para resistencia específica de tierra (Wenner/Schlumberger): 0.00 Ω·m → 19.99 kΩ·m (valor calculado)
- Para medición de tierra HF a 25 kHz: 0.00 Ω → 19.9 Ω con ±(3 % lectura + 2 dígitos)
- Medición por impulso: rango típico 0.0 Ω → 199 Ω con ±8 % lectura + 8 dígitos
Características físicas y eléctricas
- Dimensiones de la estación: aprox. 360 × 160 × 330 mm
- Peso (solo estación con baterías, sin accesorios): alrededor de 6 kg
- Unidad medidora: aprox. 230 × 103 × 115 mm, peso ~1.3 kg
- Alimentación: batería interna recargable (Li-ion 14.4 V DC ≈ 4.4 Ah) y alimentación de red universal 90-260 V AC, 45-65 Hz
- Protección: grado IP 65 con la carcasa cerrada; IP 54 con la carcasa abierta
- Pantalla: color, táctil, aproximadamente 4.3 ” (o 3.4” según la versión consultada)
- Conectividad: USB, Bluetooth (depende de la versión/configuración)
- Banda de frecuencia para medida de impedancia: desde 55 Hz hasta 15 kHz
Beneficios destacables
- Permite realizar múltiples métodos de medida de puesta a tierra en un solo equipo: desde métodos clásicos de caída de potencial hasta métodos sin picado (pinzas) y barrido de frecuencia.
- Alta inmunidad al ruido eléctrico, lo cual lo hace adecuado para entornos industriales complejos.
- Gran versatilidad: incluye mediciones de “step & contact”, impulsos que simulan descarga por rayo, medición de torres con patas múltiples, etc.
- Portabilidad: funciona tanto con batería como con alimentación de red, lo que facilita su uso en campo.
