Arriendo Localizador de Cables Subterráneos Megger digiPHONE+2
El digiPHONE+2 es un sistema portátil diseñado para la localización precisa de fallas en cables de baja y media tensión, utilizando métodos combinados acústicos y electromagnéticos. La unidad consta de un cuerpo principal de visualización con pantalla a color y una sonda/sensor de suelo que recoge la señal de la falla.
Características principales
- Localización mediante acústica + electromagnetismo: combina la detección de onda de pulso (surge wave) con captación acústica para identificar fallas en los cables.
- Tecnología de supresión de ruido de fondo (BNR) que filtra el ruido ambiente y amplifica el sonido de la falla.
- Función de “mute automático por proximidad” (APM): cuando se acerca la mano al mango del sensor, el auricular se silencia para evitar ruidos fuertes.
- Pantalla a color, legible a la luz del sol, que incluye indicadores de ruta de cable (brújula), ángulo de cable respecto al sensor, y flecha que señala la dirección de la falla.
- Permite mostrar la distancia a la falla en diferentes unidades: milisegundos, metros o pies.
- Diseñado para uso de campo robusto, incluyendo mango telescópico para la sonda, sensores adaptados para distintos tipos de suelo, y bolsa de transporte.
Especificaciones técnicas representativas
- Unidad de visualización: dimensiones aprox. 65 × 225 × 100 mm; peso alrededor de 0,9 kg con baterías.
- Canal acústico: rango dinámico > 110 dB.
- Protección: clasificación IP54 para la unidad de visualización; la unidad sensor puede tener IP65.
- Tiempo de funcionamiento típico superior a 15 horas con baterías estándar.
- Peso total del sistema varía según el set (kit básico o versiones con accesorios).
- Profundidad máxima de localización: para algunos accesorios se indica hasta ~7 m en línea o ~15 m con sonda de conducto.
- Incluye sensores, cable de conexión, mango telescópico, puntas de medición, trípode/base, auriculares, baterías, transportín.
Aplicaciones típicas
- Localización de fallas en cables enterrados o canalizados en infraestructura de baja/ media tensión.
- Identificación de la ruta de cable y trazado preciso antes de perforaciones o excavaciones.
- Trabajo en ambientes con ruido elevado donde la supresión de ruido es clave.
- Equipamiento profesional para empresas de distribución eléctrica, mantenimiento industrial, redes de servicios.
- Consideraciones / Limitaciones
- No es un detector doméstico de cables ocultos en muros delgados o tabiques ligeros; su diseño es para fallas en cableado más complejo y/o enterrado.
- Requiere cierto nivel de entrenamiento para interpretar correctamente las lecturas y asegurarse de que se aplican los métodos adecuados.
- El sistema puede necesitar generador de pulso o accesorio dependiendo de la falla y el método de localización
Accesorios Localizador de Cables Subterráneos Megger digiPHONE+2
✔️ Unidad principal digiPHONE+2 (receptor digital con pantalla)
✔️ Sensor de ondas de choque / geófono
✔️ Cable de conexión entre unidad y sensor
✔️ Mango telescópico ajustable
✔️ Puntas de medición:
• Punta de 18 mm
• Punta de 75 mm
✔️ Trípode para sensor
✔️ Base para el sensor
✔️ Base con material de bitumen (para mejor contacto con el suelo)
✔️ Cable de sensor adicional
✔️ Auriculares estéreo (para escuchar las señales de fallo)
✔️ Baterías (6 × 1.5 V) instaladas
✔️ Maleta / bolsa de transporte + inserto protector
Especificaciones Localizador de Cables Subterráneos Megger digiPHONE+2

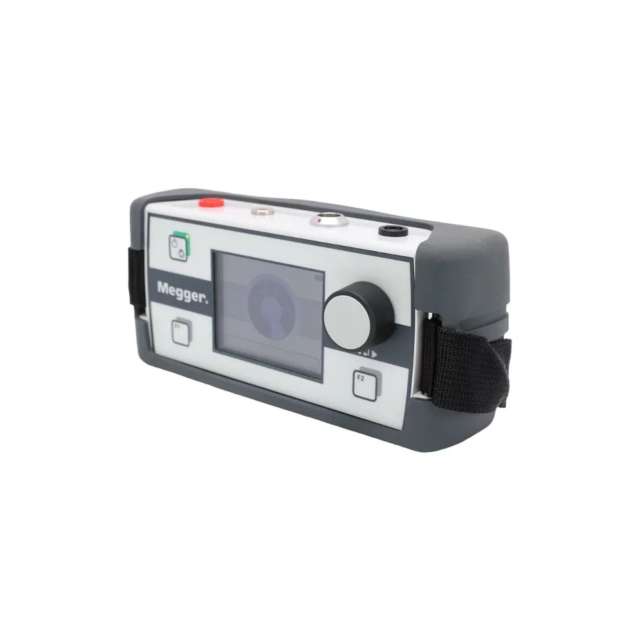

Unidad de visualización (Display Unit)
- Pantalla: TFT a color de 320 × 240 px, visible bajo luz solar.
- Alimentación: 6 baterías tipo AA (1,5 V).
- Protección: IP54 (resistente al polvo y salpicaduras).
- Dimensiones: 65 × 225 × 100 mm.
- Peso: aproximadamente 0,9 kg (incluidas baterías).
- Memoria interna: 99 series de medición con hasta 99 puntos cada una.
- Comunicación: Bluetooth para conexión de auriculares o receptor GPS.
- Tiempo de funcionamiento: > 15 horas con baterías nuevas.
Sensor acústico (Ground Microphone)
- Diámetro del sensor: 230 mm.
- Altura: 140 mm.
- Mango telescópico: 450 – 750 mm.
- Rango dinámico: > 110 dB.
- Frecuencia de trabajo: 100 – 1 500 Hz.
- Protección: IP65 (uso en exteriores, resistente al agua y polvo).
Capacidades de localización
- Profundidad máxima de detección en línea: ≈ 7 m.
- Profundidad máxima con sonda: ≈ 15 m.
- Precisión de medición: ± 5 % en rangos de 0,1 a 5 m.
Rendimiento y entorno
- Temperatura de operación: −20 °C a +55 °C.
- Métodos de detección: combinación acústica y electromagnética.
- Funciones destacadas:
- Reducción automática de ruido de fondo (BNR).
- Silenciamiento por proximidad (APM).
- Brújula de cable con dirección de falla.
- Tiempo de respuesta: instantáneo al detectar el impulso de falla.
