Arriendo VLF Viola Baur True Sinus 60kV con módulo Tangente Delta

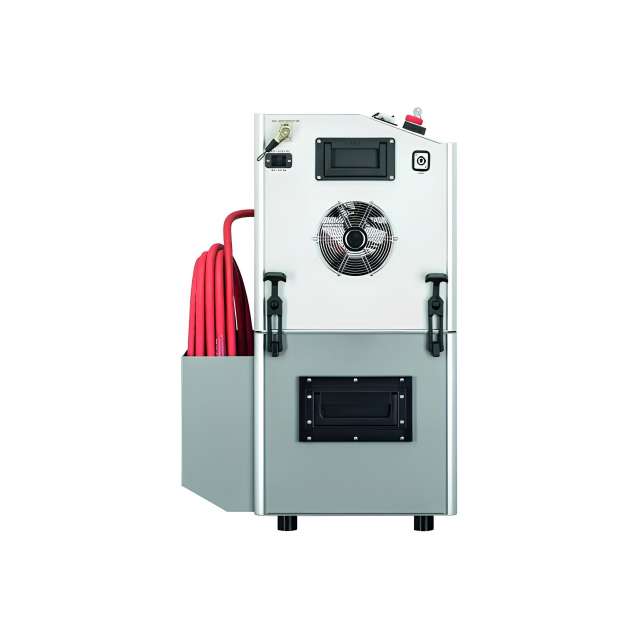

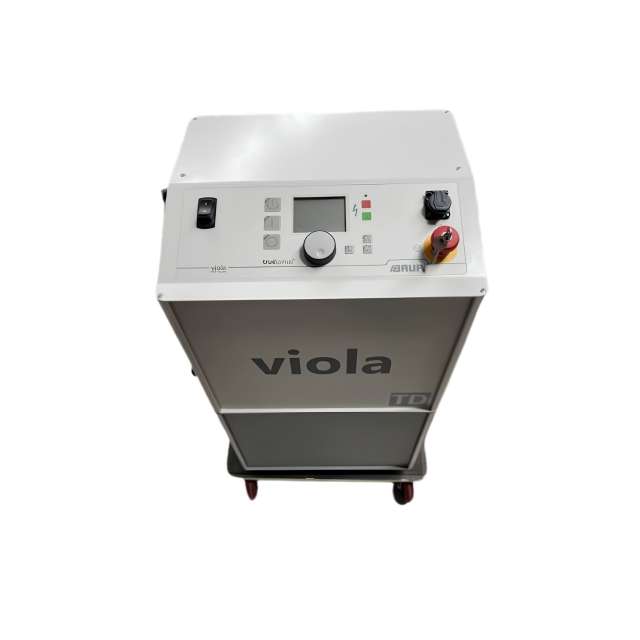

El BAUR viola TD VLF TrueSinus® es un equipo portátil de alta tensión diseñado para realizar ensayos y diagnósticos en cables de media tensión de hasta 35 kV, cubiertas de cables y otros componentes eléctricos. Genera tensión VLF senoidal TrueSinus® de hasta 44 kV RMS (62 kV pico), además de tensión VLF rectangular y continua de hasta 60 kV.
Su módulo de Tangente Delta (tan δ) permite evaluar el estado y envejecimiento del aislamiento, detectar humedad, arborescencia de agua y otras alteraciones dieléctricas. También admite ensayos de tensión soportada monitorizados (MWT), combinando prueba y diagnóstico en un mismo procedimiento. Por su diseño compacto, automatización y capacidad para generar informes, resulta apropiado para mantenimiento preventivo, puesta en servicio y evaluación de cables eléctricos en terreno.
Datos destacados: frecuencia de 0,01 a 0,1 Hz, carga de ensayo de hasta 10 µF y medición de Tangente Delta a 0,1 Hz.
Características generales
- Alimentación: 100–260 V, 50/60 Hz
- Potencia aparente máxima: 1.400 VA
- Resistencia a tensión inversa: hasta 13 kV
- Interfaz de datos: USB 2.0
- Protección: IP21
- Temperatura de operación: −10 °C a +50 °C
- Temperatura de almacenamiento: −20 °C a +60 °C
- Unidad de alta tensión: 505 × 503 × 405 mm; 57 kg
- Unidad de control: 505 × 433 × 405 mm; 19 kg
- Dimensiones ensamblado: 505 × 854 × 405 mm
- Peso total aproximado: 76 kg
- Interfaz disponible en español y otros 12 idiomas
Arriendo VLF Viola Baur True Sinus 60kV con módulo Tangente Delta
- Cable de conexión de alta tensión de 10 m, instalado permanentemente
- Pértiga de descarga y puesta a tierra GDR 80-272
- Cable de puesta a tierra de 3 m con pinza
- Puente para dispositivo externo de parada de emergencia
- Pinza G de 45 mm
- Juego para medición de Tangente Delta
- Cable de alimentación de 2,5 m
- Aplicación BAUR Software 4 para PC de oficina
Arriendo VLF Viola Baur True Sinus 60kV con módulo Tangente Delta
- Aplicación
Ensayo y diagnóstico de cables de media tensión de hasta 35 kV
- Frecuencia de salida
0,01 a 0,1 Hz
- VLF TrueSinus®
1 a 44 kV RMS, equivalente a 62 kV pico
- Tensión VLF rectangular
1 a 60 kV
- Tensión continua DC
1 a 60 kV, polaridad positiva o negativa
- Resolución de tensión
0,1 kV
- Exactitud de tensión
1 %
- Rango de carga VLF
1 nF a 10 µF
- Corriente de salida
0 a 70 mA
- Resolución de corriente
1 µA
- Exactitud de corriente
1 %
- Carga máxima a 0,1 Hz
0,85 µF a 44 kV RMS
- Carga máxima a 0,03 Hz
2,7 µF a 44 kV RMS
- Carga máxima a 0,01 Hz
7,7 µF a 44 kV RMS
- Módulo Tangente Delta
Tensión de medición
VLF TrueSinus® de 1 a 44 kV RMS
- Frecuencia de medición
0,1 Hz
- Rango de carga
10 nF a 10 µF
- Rango de medición tan δ
1 × 10⁻⁴ a 21.000 × 10⁻³ - Resolución
1 × 10⁻⁶
- Exactitud
- 1 × 10⁻⁴
- Ensayo MWT
Monitored Withstand Test con medición de tan δ
- Compensación de corrientes de fuga
Disponible mediante VSE Box opcional
